โวลเตจ และ วิธี ที่ มัน ทํา งาน

คุณคงเคยได้ยินมาแล้วว่า แบตเตอรี่หรือช่องออกของผนัง มีจํานวนโวลต์นี่คือการวัดความแรงไฟฟ้าความสามารถผลิตโดยแบตเตอรี่ หรือเครือข่ายไฟฟ้าที่เชื่อมต่อกับสายพาน

วอลท์ทั้งหมดนั่นอยู่ตรงนั้น รอให้คุณใช้มัน แต่มีปัญหากันเพื่อให้ไฟฟ้าทํางานอะไรก็ได้ มันต้องสามารถเคลื่อนไหวมันเหมือนกับลูกบอลลูนที่เป่าขึ้น ถ้าคุณกดมันออก มันมีอากาศอยู่ในนั้นสามารถทําอะไรสักอย่าง ถ้ามันปล่อยออกมา แต่มันจะไม่ทําอะไรเลย จนกว่าคุณจะปล่อยมันออกมา

ไม่เหมือนกับอากาศที่ออกมาจากบอลลูน ไฟฟ้าสามารถไหลผ่านวัสดุที่สามารถนําไฟฟ้าได้ เช่น สายทองแดงคําเตือน:แต่ถ้าสายไฟไม่ได้เชื่อมต่อกับอะไรอื่นไฟฟ้าจะไม่มีทางไปไหน และยังคงไม่เคลื่อนย้าย.

อะไรทําให้ไฟฟ้าเคลื่อนไหว?พลังงานไฟฟ้าต้องการไหลผ่านจากความวัดสูงไปยังความวัดต่ํานี่คือสิ่งที่คล้ายกับบอลลูน: อากาศที่มีแรงกดดันในบอลลูนต้องการไหลผ่านจากภายในบอลลูน (แรงกดดันสูง) ไปข้างนอกบอลลูน (แรงกดดันต่ํา)ถ้าคุณสร้างเส้นทางการนําไฟระหว่างความแรงดันสูงและความแรงดันต่ําและถ้าคุณใส่อะไรที่ใช้ได้ในเส้นทางนั้น เช่น LED, ไฟฟ้าที่ไหลไปจะทํางานให้คุณ, เช่นจุดไฟ LED.

แล้วคุณจะหาไฟฟ้าสูงและไฟฟ้าต่ําจากไหน?แหล่งไฟฟ้าทุกตัวมีสองด้านคุณสามารถเห็นสิ่งนี้บนแบตเตอรี่ ที่มีหมวกโลหะในทั้งสองปลาย หรือช่องออกของผนังของคุณที่มีสอง (หรือมากกว่า) หลุมDC (กระแสตรง)แหล่งระบายไฟฟ้าฝั่งนี้ (มักเรียกว่าโทรศัพท์) มีชื่อว่าสะสม(หรือ?? +??) และลบ(หรือ)

ทําไมทุกแหล่งไฟฟ้าจึงมีสองด้าน? นี่คือแนวคิดของความเป็นไปได้ และคุณต้องการความแตกต่างของแรงดันเพื่อให้ไฟฟ้าไหลแต่คุณไม่สามารถมีความแตกต่างได้ โดยไม่ให้สองสิ่งต่างกันในไฟฟ้าทุกชนิด ด้านบวกจะมีความแรงดันสูงกว่าด้านลบ ซึ่งเป็นสิ่งที่เราต้องการเรามักจะบอกว่าด้านลบคือ 0 โวลต์, และด้านบวกคือจํานวนโวลต์ที่ปั๊มไฟสามารถให้

แหล่งไฟฟ้าเหมือนกับปั๊ม ปั๊มมีสองด้าน คือช่องออกที่พัดอะไรออก และช่องเข้าที่ดูดอะไรเข้า แบตเตอรี่ เครื่องผลิตไฟฟ้า และแผ่นพลังแสงอาทิตย์ทํางานแบบเดียวกันมีอะไรบางอย่างในตัวมันทํางานอย่างหนัก ขับเคลื่อนไฟฟ้าไปทางช่องออก (ด้านบวก)แต่ไฟฟ้าทั้งหมดที่ออกจากอุปกรณ์ จะสร้างช่องว่าง ซึ่งหมายความว่า ด้านลบต้องดึงไฟฟ้าเข้ามาเพื่อแทนที่*

เราเรียนรู้อะไรมาถึงตอนนี้?

• โวลเตชั่นคือ พลังงาน แต่ไฟฟ้าต้องไหลเพื่อทําอะไรที่มีประโยชน์
• ไฟฟ้าต้องการเส้นทางที่จะไหลผ่าน ซึ่งต้องเป็นสายไฟฟ้า เช่น สายทองแดง
• พลังงานไฟฟ้าจะไหลผ่านจากไฟฟ้าสูงไปยังไฟฟ้าต่ํา
• แหล่งความดันแบบ DC มีสองด้านเสมอ เรียกว่า ด้านบวกและ ด้านลบ โดยด้านบวกมีความดันสูงกว่าด้านลบ

วงจร ที่ ง่าย ที่สุด

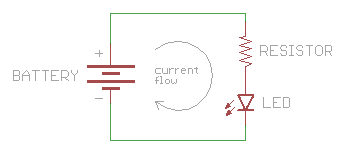

ถ้าเราเชื่อมด้านบวกของแหล่งความดัน ผ่านสิ่งที่ทํางานบางอย่าง เช่น ไดโอ้ดปล่อยแสง (LED)และกลับไปที่ด้านลบของแหล่งแรงดัน; ไฟฟ้า หรือปัจจุบันและเราสามารถวางสิ่งต่างๆ ในเส้นทาง ที่ทําสิ่งที่มีประโยชน์ เมื่อกระแสไฟฟ้าไหลผ่านมัน เช่น ไฟ LED ที่ส่องแสง

เส้นทางวงกลมนี้ ซึ่งจําเป็นเสมอ เพื่อให้ไฟฟ้าไหลและทําสิ่งที่มีประโยชน์ เรียกว่าวงจรวงจรคือเส้นทางที่เริ่มต้นและหยุดที่จุดเดียวกัน ซึ่งนั่นคือสิ่งที่เรากําลังทํา

คลิกลิงค์นี้เพื่อดูการจําลองของกระแสไฟฟ้าที่ไหลผ่านวงจรเรียบง่าย การจําลองนี้ต้องใช้ Java

*เบนจามิน แฟรงกิล์น เขียนไว้ว่า ไฟฟ้าไหลจากด้านบวกของแหล่งความดันไปทางด้านลบอิเล็กตรอนจะไหลในทิศทางตรงกันข้ามในระดับอะตอม พวกมันออกมาจากด้านลบ และลุปกลับไปที่ด้านบวกเรายังคงใช้คําว่า "ผิด" จนถึงวันนี้ในแง่ปฏิบัติแล้ว รายละเอียดนี้ไม่สําคัญ และตราบใดที่ทุกคนใช้แนวทางเดียวกัน เราสามารถสร้างวงจรที่ทํางานได้ดี

วงจรสั้นและวงจรเปิด

อะไรคือ ราคา?

เหตุผลที่เราต้องการสร้างวงจร คือการทําให้ไฟฟ้าทําสิ่งที่มีประโยชน์สําหรับเรา วิธีที่เราทํานั้นคือการใส่ของในวงจรวิ่งโปรแกรมเป็นต้น

สิ่งเหล่านี้เรียกว่าภาระเพราะมันจะ "ลด" พลังงานไฟฟ้า เหมือนกับที่คุณ "ลด" เมื่อคุณกําลังแบกอะไรมันเป็นไปได้ที่จะบดไฟฟ้ามากเกินไปซึ่งจะทําให้การไหลเวียนของกระแสช้าลงมันยังเป็นไปได้ที่จะบกพร่องวงจรน้อยเกินไป - นี้อาจปล่อยให้กระแสไฟฟ้ามากเกินไป (จินตนาการวิ่งเร็วเกินไปถ้าคุณไม่ได้แบกน้ําหนัก)ซึ่งสามารถเผาชิ้นส่วนของคุณ หรือแม้กระทั่งการจําหน่ายพลังงาน

คุณจะได้เรียนรู้ทุกอย่างเกี่ยวกับความดัน, กระแส, และภาระในบทเรียนต่อไป:โวลเตจ คอร์นท์ ความต้านทาน และกฎของโอมแต่ในขณะนี้, ลองเรียนรู้เกี่ยวกับสองกรณีพิเศษของวงจร:สายวงจรสั้นและสายวงจรเปิดการรู้เกี่ยวกับสิ่งเหล่านี้จะช่วยอย่างมากเมื่อคุณกําลังแก้ปัญหาวงจรของคุณเอง

วงจรสั้น

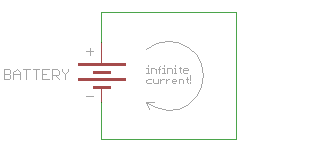

อย่าทําเช่นนี้ แต่ถ้าคุณเชื่อมสายตรงจากด้านบวกไปด้านลบของปั๊มพลังงาน คุณจะสร้างสิ่งที่เรียกว่าสายวงจรสั้นนี่เป็นความคิดที่แย่มาก

นี่ดูเหมือนว่าเป็นวงจรที่ดีที่สุด ดังนั้นทําไมมันจึงเป็นความคิดที่ไม่ดี? จําไว้ว่ากระแสไฟฟ้าต้องการที่จะไหลผ่านจากความวัดสูงไปยังความวัดต่ําคุณสามารถทําสิ่งที่มีประโยชน์ เช่นจุดไฟ LED.

หากคุณมีภาระในกระแสไฟฟ้า กระแสไฟฟ้าผ่านวงจรของคุณจะจํากัดกับสิ่งที่อุปกรณ์ของคุณบริโภค ซึ่งมักเป็นจํานวนน้อยมากหากคุณไม่ใส่อะไรใน เพื่อจํากัดการไหลของปัจจุบัน, จะไม่มีอะไรที่จะทําให้กระแสช้าลง และมันจะพยายามที่จะไม่มีสิ้นสุด!

แหล่งไฟฟ้าของคุณไม่สามารถให้ไฟฟ้าไม่มีขั้นต่ํา แต่มันจะให้ไฟฟ้ามากที่สุดเท่าที่มันสามารถ ซึ่งอาจจะมากหรือเรื่องน่าตื่นเต้นอื่นๆในส่วนใหญ่ของเวลา การจําหน่ายพลังงานของคุณ จะมีกลไกความปลอดภัยบางประเภทที่สร้างขึ้นในมัน เพื่อจํากัดกระแสไฟฟ้าสูงสุดในกรณีของวงจรสั้น แต่ไม่เสมอไปนี่คือเหตุผลที่บ้านและอาคารทั้งหมดมีเครื่องตัดวงจร, เพื่อป้องกันไฟจากการเริ่มต้นในกรณีของวงจรสั้นในบางส่วนของสายไฟ

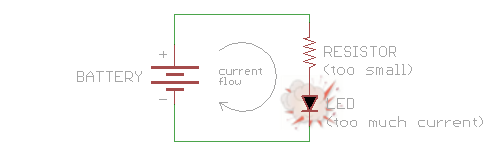

ปัญหาที่เกี่ยวข้องใกล้ชิดคือการปล่อยให้กระแสไฟฟ้าไหลผ่านส่วนหนึ่งของวงจรของคุณโดยไม่ตั้งใจ ทําให้ส่วนหนึ่งเผาไหม้ปัญหานี้มักจะเกิดขึ้นเมื่อคุณใช้เครื่องต่อรองมูลค่าที่ปล่อยให้กระแสไฟฟ้าผ่านส่วนประกอบอื่นอย่างเช่น LED มากเกินไป

สรุปคือหากคุณสังเกตเห็นว่าสิ่งของจะร้อนขึ้นทันที หรือส่วนหนึ่งจะเผาไหม้ทันที ดึงไฟออกทันที และมองหาการตัดสายสั้นที่เป็นไปได้

สายวงจรเปิด

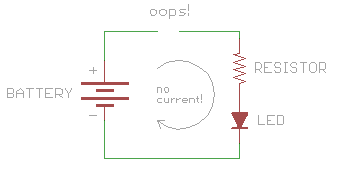

ด้านตรงข้ามของวงจรสั้นคือสายวงจรเปิดนี่คือวงจรที่วงจรไม่ได้เชื่อมต่อเต็ม (และดังนั้นนี่ไม่ใช่วงจรจริงๆเลย)

ไม่เหมือนกับวงจรสั้นด้านบน ไม่มีอะไรจะเสียหายจากวงจรสั้นนี้ แต่วงจรของคุณก็จะไม่ทํางานเหมือนกัน ถ้าคุณเป็นคนใหม่ในวงจร มันอาจยากที่จะหาจุดที่แตกโดยเฉพาะอย่างยิ่งถ้าคุณใช้ขนมปังที่ซึ่งการนําทั้งหมดถูกซ่อนไว้

ถ้าวงจรของคุณไม่ทํางาน สาเหตุที่น่าจะเป็นมากที่สุดคือวงจรเปิดปกติ จะ เกิด ขึ้น เพราะ การ ติดต่อ ที่ แตก หรือ สาย ที่ หาย (การ ติด สาย สั้น อาจ ขโมย พลังงาน จาก วงจร อื่น ๆ ทั้งหมด ดังนั้น จง พิจารณา ดู สาย เหล่า นั้น ด้วย)

ทีเด็ด:ถ้าคุณไม่สามารถหาที่เปิดวงจรได้ง่ายๆมัลติเมตรถ้าคุณตั้งมันให้วัดวอลท์ คุณสามารถใช้มันเพื่อตรวจสอบความกระชับในจุดต่างๆ ในวงจรไฟฟ้าของคุณและในที่สุดก็หาจุดที่ความดันกําลังไฟฟ้าไม่ผ่าน.

ทรัพยากร และ การ ไป ต่อ ไป

คุณเพิ่งได้เรียนรู้ในรูปแบบพื้นฐานที่สุดว่าวงจรคืออะไร เมื่อคุณเรียนรู้ต่อไป คุณจะพบวงจรที่ซับซ้อนมากขึ้น ที่มีหลายวงจรและส่วนประกอบอิเล็กทรอนิกส์มากขึ้นแต่วงจรทั้งหมดไม่ว่าจะซับซ้อนแค่ไหน มันจะปฏิบัติตามกฎเดียวกัน กับวงจรแบบลุปเดียว ที่คุณเพิ่งเรียนรู้

การเดินทางของคุณในด้านอิเล็กทรอนิกส์ เพิ่งเริ่มต้นเท่านั้น นี่คือบางประเด็นที่แนะนําต่อไปที่จะสํารวจ:

• กระดานขนมปังเป็นเครื่องมือที่มีประโยชน์ที่ทําให้คุณสร้างวงจรชั่วคราวอย่างรวดเร็วโดยใช้สายกระโดด เราใช้มันตลอดเวลาการทํางานกับสายเพื่อช่วยคุณสร้างวงจรของคุณ
• Aมัลติเมตรช่วยคุณวัดความกระชับกําลังไฟฟ้า กระแสไฟฟ้า และความต้านทาน และเป็นความช่วยเหลือที่ดีเมื่อพยายามแก้ปัญหาวงจรที่ผิดปกติ
• วงจรมีขนาด, รูปทรง และการตั้งค่าต่างๆซีรี่ย์ VS วงจรปานกลางทูตออรัลเพื่อดูวงจรที่นําไปสู่ระดับต่อไป

นี่คือบทเรียนเกี่ยวกับส่วนประกอบที่ใช้กันทั่วไปที่สุดที่คุณจะใช้ในการสร้างวงจร

• วิธีที่ดีที่จะเรียนรู้เกี่ยวกับวงจรคือเริ่มต้นการทําบางเทคนิค LEDจะแสดงวิธีการจุดไฟ LED หนึ่งหรือหลาย LED
• เครื่องต่อรองเป็นหนึ่งในองค์ประกอบที่ใช้กันมากที่สุดในวงจร
• เครื่องปรับความหนาได้พบในวงจรส่วนใหญ่เช่นกันไดโอเดส.
