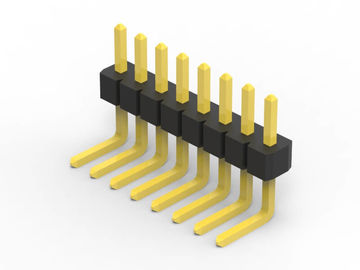

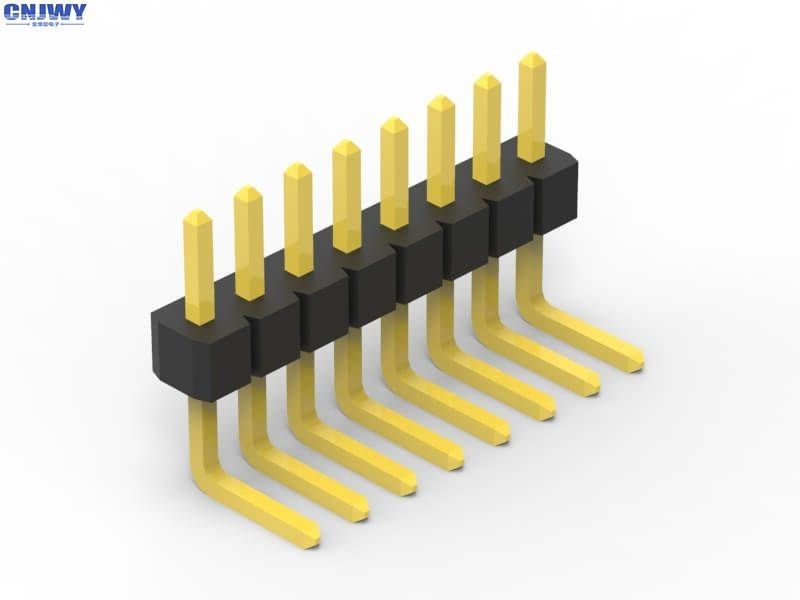

Long Pin Header เส้นเดียว, สี่เหลี่ยมมุมขวา Connector Header

ขายาวชาย Pin หัวเชื่อมบิดผ่านหลุม Black Insulator

เครื่องเชื่อม PCB คืออะไร?

เครื่องเชื่อม PCB เป็นระบบเชื่อมต่อที่ติดตั้งบน PCB โดยทั่วไป เครื่องเชื่อม PCB ใช้ในการถ่ายส่งสัญญาณหรือพลังงานจาก PCB หนึ่งไปยัง PCB อีกหรือไปยังหรือจาก PCB จากแหล่งอื่นในชุดเครื่องพวกเขาให้วิธีการที่ง่ายของการออกแบบเพื่อการผลิต เนื่องจาก PCBs ไม่เชื่อมต่อกันและกันและสามารถประกอบภายหลังในกระบวนการผลิต

แนวทางของเครื่องเชื่อม PCB

คําว่า PCB Connector หมายถึงระบบเชื่อมต่อหลายปินพื้นฐาน, โดยทั่วไปในลายอัพทรงสี่เหลี่ยม.คู่คู่ของ PCB Connectors จะเป็นสําหรับ board-to-board หรือเคเบิล-to-board (สาย-to-board)การวางแผน board-to-board สามารถให้แนวโน้มการเชื่อมต่อ PCB ได้หลายแบบ ทั้งหมดนี้ขึ้นอยู่กับการเพิ่มขึ้น 90 องศา

• คู่ขนานหรือ mezzanine both connectors are vertical orientation ช่องเชื่อมทั้งคู่มีแนวตั้ง
• 90 องศา มุมขวา Motherboard to Daughterboard หน่วยเชื่อมตั้ง 1 ตัว และเส้นตรง 1 ตัว
• 180 องศา, Coplanar, Edge-to-Edge both ทั้งสองเครื่องเชื่อมคือแนวราบ

ชื่ออื่น ๆ สําหรับ PCB Connector

เครื่องเชื่อม PCB สามารถทราบว่าเป็นผลิตภัณฑ์ PCB Interconnect. คําศัพท์เฉพาะ ๆ ยังถูกใช้สําหรับทั้งสองด้านของการเชื่อม. เครื่องเชื่อม PCB เพศชายมักถูกเรียกว่า Pin Headers,เพราะพวกเขาเป็นแค่แถวของสปิน. เครื่องเชื่อม PCB หญิงสามารถเรียกว่า ซ็อคเก็ต, เครื่องรับ, หรือแม้แต่ (ค่อนข้างสับสน) เครื่องรับหัว.

ทําไมต้องเลือก CNJWY

การผลิตอัตโนมัติ

มากกว่า 80% ของสินค้า CNJWY ถูกผลิตโดยสายการประกอบอัตโนมัติเพื่อให้เราสามารถให้ผลิตภัณฑ์ที่มีคุณภาพสูงที่สุดกับลูกค้าของเรา.

ส่งตรงเวลา

ลูกค้าแต่ละคนต่างกัน ดังนั้นเราจึงต้องจัดส่งสินค้าทุกครั้งในเวลาที่ถูกต้อง

สร้างคุณค่า

ธุรกิจก็เหมือนกับการเดินทางที่ยาวนาน ค่านิยมคือมุมมองในทาง การสร้างคุณค่าให้กับลูกค้า คือการสร้างคุณค่าให้กับบริษัท

ตอบทันที

ทุกๆคนก็ต้องมีปัญหากันบ้างบ้าง เช่นเดียวกับเวลาทํางาน การตอบสนองทันที อาจเป็นไปได้ ที่จะแก้ปัญหาที่ลูกค้าเจอทันที

รายละเอียด:

1นัด:1.00mm ((0.039')

2. ชื่อเครื่องเชื่อม: เครื่องเชื่อม PCB/หัวสปิน

3วัสดุประปา: PA6T UL 94-V0

4วัสดุติดต่อ: สายเหล็กทองแดง

5ประเภทการติดตั้ง: ผ่านรู

6จํานวนแถว: เดี่ยว

7รายงานการติดต่อ: ทองเหนือนิกเกิล

8การปิดการเชื่อม

9สี: ดํา

10เรตติ้งปัจจุบัน:10.0 AMP

11. ทนความกระชับ: 500V AC / DC

12ความต้านทานการติดต่อ: 20mΩ Max

13รูปแบบการติดต่อ: สี่เหลี่ยม Pin

14. ความยาวปิน: ปรับแต่ง

15. ปินมี: 2 ปินถึง 80 ปิน

การใช้งานของผลิตภัณฑ์

หัวสตัวกรองเพศชายที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมที่แตกต่างกัน เช่น อุปกรณ์รถยนต์ อุปกรณ์การแพทย์ คอมพิวเตอร์ และอื่น ๆสําหรับรายละเอียดเพิ่มเติม คุณสามารถติดต่อทีมงานขายของเราโดยตรง.
