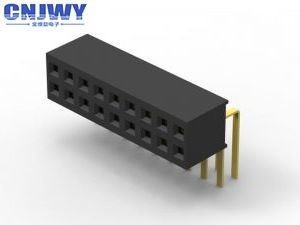

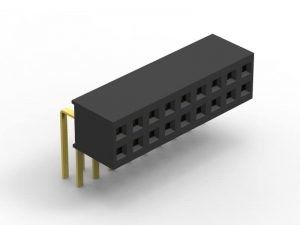

บอร์ดวงจรที่พิมพ์ 20 ปิน เครื่องเชื่อมสตรี มุมขวา 2 X 20 หัวสตรี แฟลชทอง

คอนเนคเตอร์หัวหน้าหญิง 20Pin สองแถว มุมขวา แฟลชทอง

เครื่องเชื่อม PCB คืออะไร?

เครื่องเชื่อมแผ่นวงจรที่พิมพ์เป็นระบบเชื่อม ซึ่งใช้ในการถ่ายส่งสัญญาณหรือพลังงานจาก PCB หนึ่งไปยัง PCB อีกตัวหนึ่ง หรือไปยังหรือจาก PCB จากแหล่งอื่นในเครื่องมือเนื่องจาก PCBs ไม่เชื่อมต่อกันและกันและสามารถประกอบในตอนหลังในกระบวนการผลิต, ที่ให้วิธีการง่ายของการออกแบบเพื่อการผลิต

แนวทางของเครื่องเชื่อม PCB

คําว่า PCB Connector หมายถึงระบบเชื่อมต่อหลายปินพื้นฐาน, โดยทั่วไปในลายอัพทรงสี่เหลี่ยม.คู่คู่ของ PCB Connectors จะเป็นสําหรับ board-to-board หรือเคเบิล-to-board (สาย-to-board)การวางแผน board-to-board สามารถให้แนวโน้มการเชื่อมต่อ PCB ได้หลายแบบ ทั้งหมดโดยพัฒนาขึ้นจาก 90 องศา:มุมขวา, Motherboard to Daughterboard ∙ เครื่องเชื่อมหนึ่งตั้ง, หนึ่งแนวราบ; 180 องศา, Coplanar, Edge-to-Edge ∙ เครื่องเชื่อมทั้งคู่มีแนวราบ

ชื่ออื่น ๆ สําหรับ PCB Connector

พีซีบี คอนเนคเตอร์ (PCB Connector) เป็นสินค้าที่เชื่อมต่อระหว่างพีซีบี (PCB Interconnect product) โดยใช้คําศัพท์เฉพาะสําหรับทั้งสองด้านของการเชื่อมต่อเครื่องเชื่อม PCB เพศชายที่มักเรียกว่า Pin Header, เนื่องจากมันเป็นแค่แถวของปิน, ในขณะที่เครื่องเชื่อม PCB หญิงมีชื่อว่า ซ็อคเก็ต, เครื่องรับ, หรือแม้แต่ (ค่อนข้างสับสน) เครื่องรับหัว.

รายละเอียด:

1. ประเภทเครื่องเชื่อม: หัวหน้าหญิง

2ประเภทติดต่อ: โซค็อตหญิง

3สไตล์: Board to Board

4นัด:1.27 มิลลิเมตร

5.เรตติ้งปัจจุบัน:1.5A

6.ทนความกระชับ: 500V AC/DC

7ความต้านทานการสัมผัส: 20mΩ

8รูปแบบการติดต่อ: สี่เหลี่ยม Pin

9. ความยาวปิน: ปรับแต่ง

10.ความสูงของเครื่องกันไฟ: ปรับแต่งตามความต้องการ

11สี: ดํา

12ประเภทการติดตั้ง: ผ่านรู

13จํานวนแถว: สองแถว

14.อุณหภูมิการทํางาน: -40 °C ถึง 105 °C

15การยุติ: ทหาร

ทําไมต้องเลือก CNJWY:

1เราให้ความสําคัญกับเวลา เป็นสกุลเงินที่ดีที่สุด มันเป็นที่รู้จักกันดีว่า คุณไม่สามารถคืนเวลาที่สูญเสียได้สินค้าทั้งหมดของเราเน้นอยู่บนความคิดนี้เราให้ทางแก้ปัญหาที่ดีที่สุด เพื่อประหยัดเวลาของคุณ.

2. เรามุ่งมั่นอย่างลึกซึ้งต่อสุขภาพและความปลอดภัยของโลก. CNJWY ได้ดําเนินการระบบการจัดการสิ่งแวดล้อม ISO 14001: 2004 เราได้ปรับปรุงผลการทํางานด้านสิ่งแวดล้อมของเราและเราใช้กฎหมายนี้กับธุรกิจทั้งหมดของเรา.

3ผลิตภัณฑ์ทั้งหมดสามารถบรรจุได้ตามความต้องการของคุณ

4การผลิตที่ประสิทธิภาพสูงที่สุดทําให้การจัดส่งเร็ว ซึ่งจะทําให้แน่ใจว่าเวลานํา

การใช้งานของผลิตภัณฑ์

หัวหน้าหญิงที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมที่แตกต่างกัน เช่น ออโต้, uva, คันสมดุลและอื่น ๆ เช่นภาพด้านล่างเป็นกรณีการใช้งานสําหรับรายละเอียดเพิ่มเติม คุณสามารถติดต่อโดยตรงกับทีมงานขายของเรา.
