ShenZhen CNJWY Electronics Co.,Ltd
ขาย:
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | CNJWY |
| ได้รับการรับรอง: | UL/SGS/ROHS/REACH/TS16949 |
| หมายเลขรุ่น: | FH-XXXXXX |
| จำนวนสั่งซื้อขั้นต่ำ: | 2K |
|---|---|
| ราคา: | 0.05-0.3 |
| รายละเอียดการบรรจุ: | บรรจุภัณฑ์แบบหลอด/ถาด/รีล |
| เวลาการส่งมอบ: | 7 ถึง 10 วัน |
| เงื่อนไขการชำระเงิน: | T/T, Western Union, MoneyGram |
| สามารถในการผลิต: | 10000000pcs/เดือน |
| ขว้าง: | 1.27มม | สี: | สีดำ |
|---|---|---|---|
| เรตติ้งปัจจุบัน: | 1A | ทนต่อแรงดันไฟฟ้า: | 250V |
| ประเภท: | เครื่องเชื่อม PCB Board | ชื่อ: | ขั้วต่อส่วนหัวหญิง |
| เน้น: | 1.27 มิลลิเมตร สายต่อหัวสตรี,เครื่องเชื่อมหัวหน้าหญิงสองแถว,หัวสปิ้งสองแถว หญิง |
||

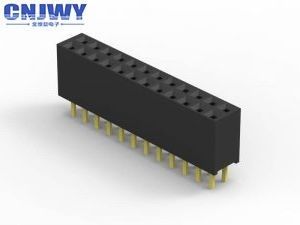

PH1.27mm ตัวเชื่อมหัวหน้าเพศหญิง แบบ Y
แนวทางของเครื่องเชื่อม PCB
คําว่า PCB Connector หมายถึงระบบเชื่อมต่อหลายปินพื้นฐาน, โดยทั่วไปในลายอัพทรงสี่เหลี่ยม.คู่คู่ของ PCB Connectors จะเป็นสําหรับ board-to-board หรือเคเบิล-to-board (สาย-to-board)การวางแผน board-to-board สามารถให้แนวโน้มการเชื่อมต่อ PCB ได้หลายแบบ ทั้งหมดโดยพัฒนาขึ้นจาก 90 องศา:มุมขวา, Motherboard to Daughterboard ∙ เครื่องเชื่อมหนึ่งตั้ง, หนึ่งแนวราบ; 180 องศา, Coplanar, Edge-to-Edge ∙ เครื่องเชื่อมทั้งคู่มีแนวราบ
ชื่ออื่น ๆ สําหรับ PCB Connector
พีซีบี คอนเนคเตอร์ (PCB Connector) เป็นสินค้าที่เชื่อมต่อระหว่างพีซีบี (PCB Interconnect product) โดยใช้คําศัพท์เฉพาะสําหรับทั้งสองด้านของการเชื่อมต่อเครื่องเชื่อม PCB เพศชายที่มักเรียกว่า Pin Header, เนื่องจากมันเป็นแค่แถวของปิน, ในขณะที่เครื่องเชื่อม PCB หญิงมีชื่อว่า ซ็อคเก็ต, เครื่องรับ, หรือแม้แต่ (ค่อนข้างสับสน) เครื่องรับหัว.
รายละเอียด
| เรตติ้งปัจจุบัน | 10.0 AMP |
| ความต้านทานต่อการสัมผัส | 20 mΩ สูงสุด |
| ทนต่อความกระตุ้น | 250 V AC/DC |
| ความต้านทานต่อการปิด | 1000MΩ นาที |
| อุณหภูมิการทํางาน | -40°C ถึง 105°C |
| วัสดุติดต่อ | สับสนธิทองแดง |
| ชื่อสินค้า | เครื่องเชื่อมหัวหน้าหญิง |
| ปิช | 1.27 มิลลิเมตร |
| ประเภทการติดตั้ง | ผ่านหลุม |
| การติดต่อ | อู มากกว่า นี |
| วัสดุประกอบ | PA6T+30%GF ((UL94V-0) |
| การยุติ | สายเชื่อม |
| แรงการใส่ | 2N แม็กซ์ |
| กองกําลังถอน | 0.3N นาที |
| ความทนทาน | 300 จันทร์การเพาะพันธุ์ |
| อุณหภูมิของเครื่องผสม | 260 °C เป็นเวลา 10 วินาที |
| การบรรจุ | ท่อ/กล่อง |
| สี | สีดํา |
การใช้เครื่องเชื่อม Pin Header
สําหรับการโอนข้อมูลและการชาร์จ: โทรศัพท์มือถือ พลังงานมือถือ ชาร์จกล้องเสียงดิจิตอล แท็บเล็ตพีซี / น็อตบุ๊คพีซี DSC / DVC เครื่องเล่นเสียง ทีวี FPD / LCD เครื่องพิมพ์ / เครื่องถ่ายภาพ อุปกรณ์อุตสาหกรรมอุปกรณ์การแพทย์การรักษาความปลอดภัย เป็นต้น
3 pin ใช้กันอย่างแพร่หลายในด้านจอ, กล้องดิจิตอล, MP3, MP4, PDA, คอมพิวเตอร์, บอร์ดแม่ของคอมพิวเตอร์, แผ่นเก็บของมือถือ, เครื่องอ่านบัตร, สินค้ารักษาความปลอดภัย, เครื่องวัดไฟฟ้า, โทรศัพท์ไร้สายโทรศัพท์มือถือ, อินเตอร์โฟน, สวิตช์ที่ควบคุมด้วยโปรแกรม, VCD, DVD, โมดูลจอ LCM/LED, ของเล่นอิเล็กทรอนิกส์, เครื่องใช้ในครัวเรือน เป็นต้นให้การเชื่อมต่อที่น่าเชื่อถือที่สุดสําหรับแผ่นกับแผ่นและสายกับแผ่น.
ภาพวาด:
