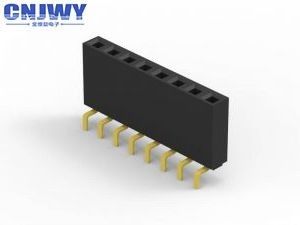

2.54mm Pitch Through Hole Connector หัวข้อหญิงสําหรับ Motherboard

2.54mm Pitch Through Hole Connector หัวข้อหญิงสําหรับ Motherboard

รายละเอียด:

1นัด:2.54 มิลลิเมตร

2. ชื่อเครื่องเชื่อม: เครื่องเชื่อม PCB / หัวข้อหญิง

3วัสดุประปา: PA6T UL 94-V0

4วัสดุติดต่อ: สายเหล็กทองแดง

5: ประเภทการติดตั้ง: ผ่านรู

6: จํานวนแถว: เดี่ยว

7: ติดต่อปลาย: ทองเหนือนิกเกิล

8: การปิด:

9: สี: ดํา

10: เรตติ้งปัจจุบัน:1.0A

11: ทนความกระชับกําลัง: 500V AC/DC

12: ความต้านทานการสัมผัส:20mΩ Max

13: รูปแบบการติดต่อ: สี่เหลี่ยม Pin

14: ความยาวปิน: ปรับแต่ง

15: ปินมี: 2 ปินถึง 80 ปิน

16อุณหภูมิการทํางาน: -40°C ถึง 105°C

ลักษณะของเครื่องเชื่อม Pin Header

1. ไดเอเลคทริกอุณหภูมิสูง

2การออกแบบแถวเดียวหรือสองแถว 4-80 ปิน

3. คู่กับหัวหน้าหญิงสําหรับการใช้งาน PCB stacking

4วัสดุที่ติดต่อ: ทองแดงสกัดเหล็ก ทองคําหรือทองเหลือง

6ความสามารถในการเผาไหม้: UL94V-0

7วัสดุประกอบความละเอียด: ธอร์โมพลาสติกอุณหภูมิสูง

8อุณหภูมิ: -40 °C + 105 °C หรือ -40 °C ถึง + 260 °C

แนวทางของเครื่องเชื่อม PCB

คําว่า PCB Connector หมายถึงระบบเชื่อมต่อหลายปินพื้นฐาน, โดยทั่วไปในลายอัพทรงสี่เหลี่ยม.คู่คู่ของ PCB Connectors จะเป็นสําหรับ board-to-board หรือเคเบิล-to-board (สาย-to-board)การวางแผน board-to-board สามารถให้แนวทางการเชื่อมต่อ PCB ได้หลายแบบ ทั้งหมดนี้ขึ้นอยู่กับการเพิ่มขึ้น 90 องศา:

• คู่ขนานหรือ mezzanine both connectors are vertical orientation ช่องเชื่อมทั้งคู่มีแนวตั้ง
• 90 องศา มุมขวา Motherboard to Daughterboard หน่วยเชื่อมตั้ง 1 ตัว และเส้นตรง 1 ตัว
• 180 องศา, Coplanar, Edge-to-Edge both ทั้งสองเครื่องเชื่อมคือแนวราบ

ชื่ออื่น ๆ สําหรับ PCB Connector

เครื่องเชื่อม PCB สามารถทราบว่าเป็นผลิตภัณฑ์ PCB Interconnect. คําศัพท์เฉพาะ ๆ ยังถูกใช้สําหรับทั้งสองด้านของการเชื่อม. เครื่องเชื่อม PCB เพศชายมักถูกเรียกว่า Pin Headers,เพราะพวกเขาเป็นแค่แถวของสปิน. เครื่องเชื่อม PCB หญิงสามารถเรียกว่า ซ็อคเก็ต, เครื่องรับ, หรือแม้แต่ (ค่อนข้างสับสน) เครื่องรับหัว.

วิธีการบรรจุ

เราให้วิธีการบรรจุที่ยืดหยุ่นเพื่อตอบสนองความต้องการที่แตกต่างกัน สําหรับเครื่องเชื่อมหัวหญิง มี 4 วิธีการบรรจุ
1กล่องบรรจุที่เหมาะสําหรับการประกอบด้วยมือ
2กล่องบรรจุท่อ เหมาะสําหรับการประกอบด้วยมือ
3กลมบรรจุด้วยเทป, เหมาะสําหรับเครื่องผลิตอัตโนมัติ
4กล่องบรรจุด้วยหมวก, เหมาะสําหรับผลิตเครื่องจักรอัตโนมัติ

ทําไมต้องเลือก CNJWY:

1. CONNJWY ได้เดินทางมาไกลในช่วงหลายปี ในการดําเนินงานตามที่เราสัญญา และภูมิใจในสิ่งที่เราทําสําเร็จ

2.แหล่งที่มาเดียวของคุณ สําหรับการแก้ไขส่วนประกอบ

3.เป้าหมายของเราคือทําให้การหาแหล่งเชื่อมง่ายสําหรับคุณ

4การบริการที่รวดเร็วและนวัตกรรมของเรา จะทําให้ลูกค้าของเรา

5.เราให้ความสําคัญกับลูกค้าทุกคน ไม่ว่าจะเป็นการสั่งซื้อขนาดเล็กหรือขนาดกลาง

6.ธุรกิจของเราไม่ใช่แค่การจัดส่งชิ้นส่วน แต่เป็นการให้คําสัญญา

การใช้งานของผลิตภัณฑ์

โดยทั่วไป, หัวหญิงที่มีหัวปินที่เหมาะสมถูกใช้ในการจบโมดูลที่สร้างขึ้นในอุตสาหกรรมอิเล็กทรอนิกส์

สําหรับการโอนข้อมูลและการชาร์จ: โทรศัพท์มือถือ พลังงานมือถือ ชาร์จกล้องเสียงดิจิตอล แท็บเล็ตพีซี / น็อตบุ๊คพีซี DSC / DVC เครื่องเล่นเสียง ทีวี FPD / LCD เครื่องพิมพ์ / เครื่องถ่ายภาพ อุปกรณ์อุตสาหกรรมอุปกรณ์การแพทย์การรักษาความปลอดภัย เป็นต้น
