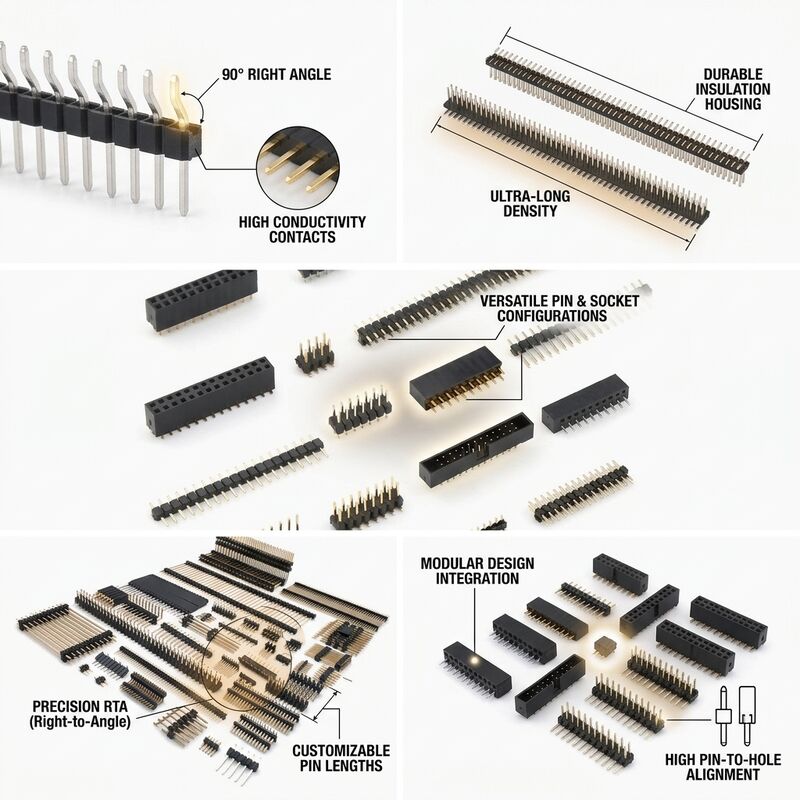

คอนเนกเตอร์หัวสปินชายแบบตรงแถวเดียว 2.54 มม.

หัวต่อแบบขาเสียบตัวผู้แบบแถวเดียวตรง ระยะพิทช์ 2.54 มม. สำหรับการติดตั้งบนแผงวงจรพิมพ์แบบทะลุรู 40 ขาของเรา เป็นโซลูชันการเชื่อมต่อที่ออกแบบมาอย่างแม่นยำเพื่อการเชื่อมต่อระหว่างแผงวงจรกับแผงวงจรและระหว่างสายไฟกับแผงวงจรที่เชื่อถือได้ในการใช้งานอิเล็กทรอนิกส์ที่ต้องการความทนทานสูง ผลิตด้วยฉนวนเทอร์โมพลาสติก PA6T ทนความร้อนสูงและหน้าสัมผัสทองเหลืองที่ปั๊มขึ้นรูปอย่างแม่นยำ ชุดหัวต่อนี้ให้ประสิทธิภาพทางไฟฟ้าที่สม่ำเสมอภายใต้สภาวะการทำงานที่หลากหลาย การกำหนดค่าแบบแถวเดียวช่วยให้ใช้พื้นที่บนแผงวงจรพิมพ์ได้อย่างเหมาะสมที่สุด ในขณะที่ยังคงรักษาความสมบูรณ์ของสัญญาณที่ดีเยี่ยมสำหรับการใช้งานในระบบควบคุมอุตสาหกรรม, อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค, โมดูลยานยนต์ และอุปกรณ์ทางการแพทย์ หัวต่อทุกตัวผ่านการตรวจสอบคุณภาพอย่างเข้มงวด รวมถึงการวัดความต้านทานหน้าสัมผัส, การทดสอบความต้านทานฉนวน และการตรวจสอบด้วยสายตาภายใต้กำลังขยาย เพื่อรับประกันการปฏิบัติตามมาตรฐานสากล

ระบบหน้าสัมผัสใช้ขาโลหะผสมทองเหลืองนำไฟฟ้าสูงพร้อมการชุบทองหรือดีบุกแบบเลือกได้บนชั้นรองนิกเกิล ให้ความต้านทานการกัดกร่อนที่เหนือกว่าและรอบการเสียบที่เชื่อถือได้เกินกว่ามาตรฐานอุตสาหกรรม สายการประกอบอัตโนมัติของเราใช้เทคโนโลยีการเสียบที่แม่นยำซึ่งช่วยให้มั่นใจได้ว่าการจัดแนวขาและความเรียบเสมอกันมีความสม่ำเสมอ ซึ่งเป็นปัจจัยสำคัญสำหรับการติดตั้งบนแผงวงจรพิมพ์ที่ประสบความสำเร็จในสภาพแวดล้อมการผลิตปริมาณมาก ตัวฉนวนขึ้นรูปจากวัสดุ PA6T ที่ได้รับการรับรอง UL94V-0 เสริมด้วยใยแก้ว 30% ให้ความเสถียรทางความร้อนที่ยอดเยี่ยมสูงถึง 105°C อุณหภูมิการทำงานต่อเนื่อง ในขณะที่ยังคงความแม่นยำของมิติสำหรับการใช้งานร่วมกับอุปกรณ์ pick-and-place อัตโนมัติ

• หน้าสัมผัสปั๊มขึ้นรูปอย่างแม่นยำ: ขาโลหะผสมทองเหลืองหน้าตัดสี่เหลี่ยม 0.64 มม. ให้การเชื่อมต่อทางไฟฟ้าที่เชื่อถือได้ด้วยพิกัดกระแส 2.0A ต่อหน้าสัมผัส
• ฉนวนทนความร้อนสูง: ตัวเทอร์โมพลาสติก PA6T ที่ได้รับการรับรอง UL94V-0 เสริมด้วยใยแก้ว 30% ทนต่ออุณหภูมิการบัดกรีแบบรีโฟลว์
• จำนวนขาที่หลากหลาย: มีให้เลือกตั้งแต่ 2 ถึง 40 ตำแหน่งในการกำหนดค่าแบบแถวเดียว พร้อมจำนวนขาที่กำหนดเองได้ตามคำขอ

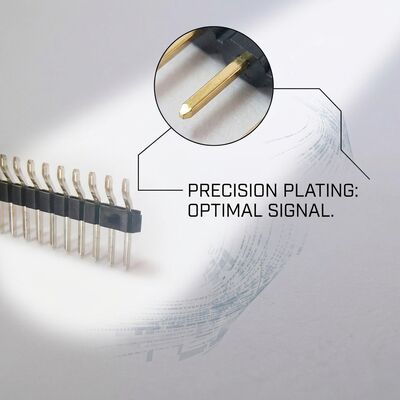

• ตัวเลือกการชุบแบบเลือกได้: ตัวเลือกการชุบทองแฟลชบนนิกเกิล หรือดีบุกบนนิกเกิล เพื่อตอบสนองความต้องการด้านต้นทุนและประสิทธิภาพ
• การออกแบบแบบแยกส่วนได้: ฉนวนที่บากไว้ช่วยให้แยกออกเป็นจำนวนขาที่น้อยลงได้ง่ายโดยไม่ทำลายตำแหน่งที่อยู่ติดกัน
• พร้อมสำหรับการประกอบอัตโนมัติ: การจัดแนวขาที่สม่ำเสมอภายในค่าความคลาดเคลื่อน ±0.1 มม. ช่วยให้ใช้งานร่วมกับอุปกรณ์ pick-and-place ได้

หัวต่อแบบขาเสียบตรงแถวเดียวมีการใช้งานอย่างแพร่หลายในบอร์ดพัฒนา embedded systems, แผงเสริม Arduino และ Raspberry Pi, โมดูล I/O ของ PLC อุตสาหกรรม, บอร์ดไดรเวอร์จอแสดงผล LED, โมดูลแหล่งจ่ายไฟ และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคที่ต้องการการเชื่อมต่อระหว่างแผงวงจรที่เชื่อถือได้ รูปแบบการติดตั้งแบบทะลุรูให้การยึดทางกลที่เหนือกว่าสำหรับการใช้งานที่ต้องเผชิญกับการสั่นสะเทือนหรือแรงเค้นทางกล ทำให้หัวต่อเหล่านี้เหมาะสำหรับโมดูล ECU ยานยนต์, บอร์ดควบคุม HVAC และอุปกรณ์ระบบอัตโนมัติในอุตสาหกรรมที่ติดตั้งในสภาพแวดล้อมที่ท้าทาย ระยะพิทช์มาตรฐาน 2.54 มม. ช่วยให้ใช้งานร่วมกับ breadboard และ perfboard สำหรับการสร้างต้นแบบมาตรฐานอุตสาหกรรมได้ ทำให้การทำซ้ำการออกแบบเป็นไปอย่างรวดเร็วในระหว่างวงจรการพัฒนาผลิตภัณฑ์

ตัวเลือกบรรจุภัณฑ์มาตรฐาน ได้แก่ ถุง PE ป้องกันไฟฟ้าสถิตสำหรับปริมาณน้อย, ถาดพลาสติกแข็งสำหรับสายการประกอบอัตโนมัติ และเทปและม้วนสำหรับรุ่นที่รองรับ SMT ปริมาณมาก บรรจุภัณฑ์แต่ละชิ้นจะติดป้ายกำกับหมายเลขชิ้นส่วน, รหัสล็อต, ปริมาณ และวันที่ผลิตอย่างชัดเจนเพื่อการตรวจสอบย้อนกลับได้อย่างสมบูรณ์ มีบรรจุภัณฑ์ป้องกันความชื้นสำหรับความต้องการอายุการเก็บรักษาที่ยาวนาน ผลิตภัณฑ์ทั้งหมดได้รับการทดสอบทางไฟฟ้า 100% ก่อนจัดส่ง พร้อมการตรวจสอบตัวอย่าง AQL 0.65 ตามมาตรฐาน MIL-STD-1916

โรงงานผลิตของเราดำเนินการภายใต้ระบบการจัดการคุณภาพที่ได้รับการรับรอง ISO 9001:2015 พร้อมการตรวจสอบย้อนกลับที่ครอบคลุมตั้งแต่การรับวัตถุดิบจนถึงการจัดส่งผลิตภัณฑ์สำเร็จรูป ล็อตการผลิตแต่ละล็อตจะผ่านการตรวจสอบการควบคุมกระบวนการทางสถิติ และมีเอกสารรับรองการปฏิบัติตามข้อกำหนดให้พร้อมเมื่อร้องขอ เรามีสินค้าคงคลังจำนวนมากของการกำหนดค่ามาตรฐานเพื่อรองรับความต้องการในการจัดส่งแบบทันเวลา (just-in-time) ในขณะเดียวกันก็เสนอการปรับแต่งที่ยืดหยุ่นสำหรับความยาวขาพิเศษ, ตัวเลือกการชุบ และรูปแบบบรรจุภัณฑ์ ตัวอย่างวิศวกรรมมีให้ภายใน 48 ชั่วโมงสำหรับการทดสอบคุณสมบัติ และทีมเทคนิคของเราให้การสนับสนุนด้านวิศวกรรมการใช้งานเพื่อช่วยในการเลือกหัวต่อและการปรับปรุงการออกแบบแผงวงจรพิมพ์ ด้วยประสบการณ์การผลิตหัวต่อกว่าทศวรรษ เรามุ่งมั่นที่จะนำเสนอโซลูชันการเชื่อมต่อที่เหนือกว่าความคาดหวังด้านประสิทธิภาพ ในขณะเดียวกันก็รักษาการกำหนดราคาที่แข่งขันได้สำหรับโปรแกรมการผลิตปริมาณมาก
