คอนเนคเตอร์หัวหน้าสตรีมุมขวาสองแถว 2.54MM 04P-80P ทอง Flash PA6T PCB ผ่านรู

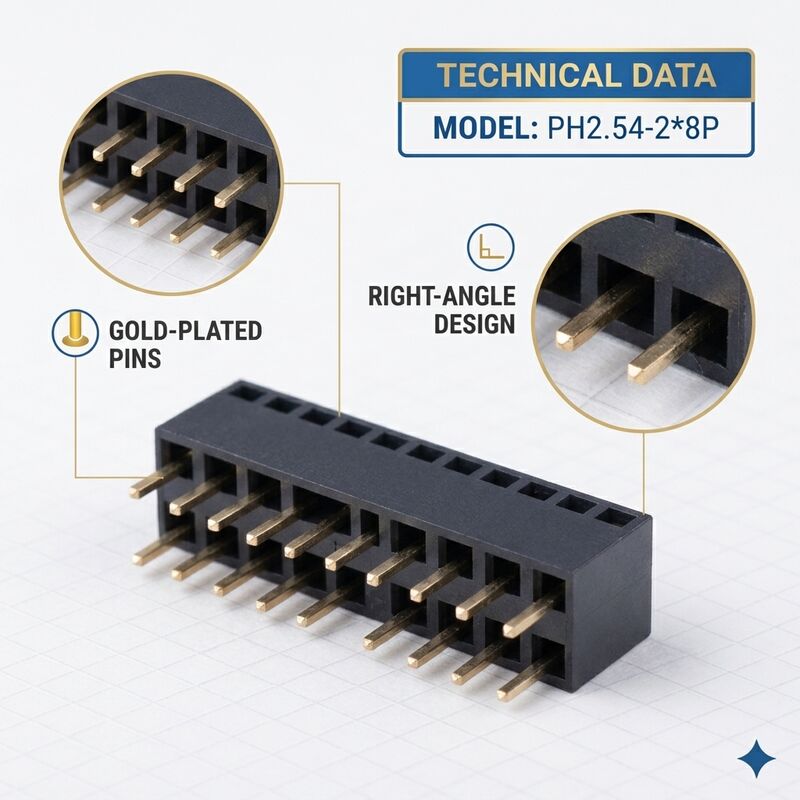

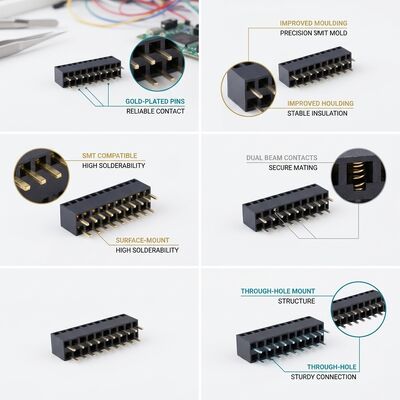

CNJWY นำเสนอขั้วต่อหัวต่อตัวเมียแบบเข้ามุมขวาแบบแถวคู่ระยะพิทช์ 2.54 มม. ที่ล้ำสมัย ซึ่งออกแบบมาเพื่ออำนวยความสะดวกในการเชื่อมต่อ PCB ในแนวตั้งฉากกับโครงสร้างตู้และแผงหลังที่พื้นที่ว่างในแนวตั้งมีจำกัด การวางแนวแบบเข้ามุมขวาจะกำหนดเส้นทางการเชื่อมต่อขนานกับพื้นผิว PCB ทำให้สามารถวางซ้อนบอร์ดต่อบอร์ดในแนวนอนและการกำหนดค่าการ์ดลูกสาวที่จำเป็นสำหรับการบรรจุอิเล็กทรอนิกส์ที่มีความหนาแน่นสูง ขั้วต่อแบบแถวคู่แต่ละตัวประกอบด้วยหน้าสัมผัสทองเหลืองฟอสเฟอร์ที่ขึ้นรูปอย่างแม่นยำพร้อมการชุบทองแบบแฟลชเพื่อการเชื่อมต่อที่เชื่อถือได้ด้วยความต้านทานต่ำตลอดอายุการใช้งานที่ยาวนาน ตัวเรือนเทอร์โมพลาสติก PA6T เสริมใยแก้วให้ความเสถียรทางความร้อนที่ยอดเยี่ยมระหว่างการบัดกรีและการรักษาขนาดในระยะยาวภายใต้อุณหภูมิการทำงานที่สูง ด้วยการกำหนดค่าแบบแถวคู่ที่มีให้เลือกตั้งแต่ 04P (2x2) ถึง 80P (2x40) ซีรีส์ขั้วต่อนี้ตอบสนองความต้องการการเชื่อมต่อความหนาแน่นสูงในอุตสาหกรรมยานยนต์และคอมพิวเตอร์

• การออกแบบแบบเข้ามุมขวาที่ประหยัดพื้นที่: การวางแนว 90 องศาช่วยให้สามารถเชื่อมต่อ PCB ในการกำหนดค่าแนวตั้งฉาก ช่วยลดโปรไฟล์ความสูงในแนวตั้งของชุดประกอบที่เชื่อมต่อกันได้อย่างมาก สิ่งนี้มีความสำคัญอย่างยิ่งสำหรับตู้แบบบาง อุปกรณ์ที่ติดตั้งในแร็ค 1U และระบบฝังตัวขนาดกะทัดรัดที่ความสูงในการวางซ้อนบอร์ดมีข้อจำกัดอย่างมาก

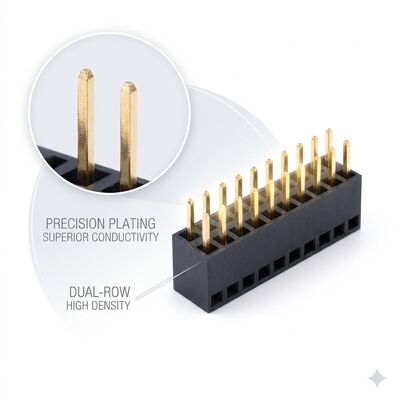

• การกำหนดค่าความหนาแน่นสูงแบบแถวคู่: แถวหน้าสัมผัสสองแถวที่ขนานกันจะเพิ่มความหนาแน่นของสัญญาณเป็นสองเท่าภายในพื้นที่ PCB เดียวกันเมื่อเทียบกับแบบแถวเดียว ทำให้สามารถเชื่อมต่อได้มากขึ้นโดยไม่เพิ่มขนาดบอร์ดหรือจำนวนขั้วต่อ
• หน้าสัมผัสชุบทองแบบแฟลช: การชุบทองแบบแฟลชที่สม่ำเสมอเหนือชั้นนิกเกิลช่วยให้มั่นใจได้ว่าความต้านทานหน้าสัมผัสจะต่ำกว่า 20mΩ ตลอดรอบการเชื่อมต่อที่กำหนดไว้ 300 รอบ ป้องกันการเสื่อมสภาพของสัญญาณจากการเกิดออกซิเดชัน การกัดกร่อนจากการเสียดสี หรือการปนเปื้อนจากสิ่งแวดล้อม
• ฉนวน PA6T อุณหภูมิสูง: เทอร์โมพลาสติก PA6T ที่ได้รับการจัดอันดับ UL94V-0 เสริมด้วยใยแก้ว 30% สามารถทนต่ออุณหภูมิรีโฟลว์สูงสุด 260°C เป็นเวลา 10 วินาที เข้ากันได้กับกระบวนการบัดกรีแบบคลื่นไร้สารตะกั่วและการประกอบด้วยมือโดยไม่บิดเบี้ยวหรือเสื่อมสภาพ
• ช่วงจำนวนพินที่ครอบคลุม: ตั้งแต่ขั้วต่อขนาดเล็ก 04 ตำแหน่ง (2x2) ไปจนถึงการเชื่อมต่อความหนาแน่นสูง 80 ตำแหน่ง (2x40) ผู้ออกแบบสามารถเลือกการกำหนดค่าพินที่ต้องการได้อย่างแม่นยำ นอกจากนี้ยังมีรุ่นแถวคู่ที่มีจำนวนคี่ให้เลือกสำหรับความต้องการพินเอาต์แบบกำหนดเอง
• การยึดแบบเจาะทะลุที่ปลอดภัย: การสิ้นสุดแบบเข้ามุมขวาแบบเจาะทะลุให้การยึดเชิงกลที่แข็งแรงกับ PCB ทนต่อแรงด้านข้างและการคลายตัวของขั้วต่อที่เกิดจากการสั่นสะเทือนที่อาจเกิดขึ้นกับการออกแบบแบบติดตั้งบนพื้นผิวในอุปกรณ์เคลื่อนที่หรืออุตสาหกรรม

ขั้วต่อหัวต่อตัวเมียแบบเข้ามุมขวาแบบแถวคู่มีความโดดเด่นในการใช้งานที่ต้องการความหนาแน่นของการเชื่อมต่อสูงภายในพื้นที่แนวตั้งที่จำกัด ในโครงสร้างพื้นฐานโทรคมนาคม จะเชื่อมต่อการ์ดสายกับแผงหลังในสวิตช์และเราเตอร์ที่ติดตั้งในแร็ค ระบบอัตโนมัติในอุตสาหกรรมใช้ขั้วต่อเหล่านี้สำหรับโมดูลขยาย PLC, บอร์ดอินเทอร์เฟซ HMI และโหนด I/O แบบกระจาย การใช้งานคอมพิวเตอร์รวมถึงหัวต่อเมนบอร์ดเซิร์ฟเวอร์ การเชื่อมต่อตัวยก GPU และพอร์ตขยายคอมพิวเตอร์แบบบอร์ดเดี่ยวแบบฝัง อิเล็กทรอนิกส์ยานยนต์ใช้หัวต่อแบบเข้ามุมขวาแบบแถวคู่ในหน่วยควบคุมเครื่องยนต์ (ECU), โมดูลควบคุมตัวถัง และการเชื่อมต่อระบบอินโฟเทนเมนต์ อุปกรณ์ทางการแพทย์รวมถึงเครื่องติดตามผู้ป่วย อุปกรณ์สร้างภาพวินิจฉัย และเครื่องวิเคราะห์ในห้องปฏิบัติการได้รับประโยชน์จากความน่าเชื่อถือและขนาดที่กะทัดรัดของขั้วต่อ การใช้งานเพิ่มเติมครอบคลุมถึงระบบอิเล็กทรอนิกส์การบินและอวกาศ ระบบนำทางทางทะเล ระบบส่งสัญญาณรถไฟ และบอร์ดควบคุมอินเวอร์เตอร์พลังงานหมุนเวียน

ขั้วต่อหัวต่อตัวเมียแบบเข้ามุมขวาแบบแถวคู่ CNJWY ทั้งหมดบรรจุในหลอดป้องกันไฟฟ้าสถิต โดยแต่ละหลอดบรรจุขั้วต่อ 15-45 ตัว ขึ้นอยู่กับการกำหนดค่าจำนวนพิน มีถาดนำไฟฟ้าที่ปลอดภัยจาก ESD สำหรับรุ่นที่มีจำนวนพินสูงเพื่อป้องกันความเสียหายของตะกั่วระหว่างการขนส่ง สำหรับลูกค้าที่ใช้การประกอบอัตโนมัติปริมาณมาก สามารถจัดหาบรรจุภัณฑ์แบบเทปและม้วนพร้อมขนาดช่องที่แม่นยำได้ตามคำขอ ทุกชุดการผลิตจะผ่านการตรวจสอบคุณภาพที่ครอบคลุม รวมถึงการตรวจสอบความระนาบของพิน 100% การวัดความต้านทานหน้าสัมผัส และการทดสอบแรงเสียบ โรงงานผลิต CNJWY ดำเนินงานภายใต้ระบบการจัดการคุณภาพที่ได้รับการรับรอง ISO9001:2015 และผลิตภัณฑ์ทั้งหมดได้รับการรับรอง UL, SGS, ROHS และ REACH รองรับการกำหนดค่าแบบกำหนดเอง รวมถึงความหนาของการชุบทองแบบเลือกได้ ตัวเลือกการเข้าคีย์แบบโพลาไรซ์ และความยาวพินที่ไม่ได้มาตรฐาน ผ่านบริการการผลิต OEM ที่ยืดหยุ่นของเรา การจัดส่งมาตรฐานคือ 7-10 วันทำการ โดยมีปริมาณการสั่งซื้อขั้นต่ำ 2,000 ชิ้น
