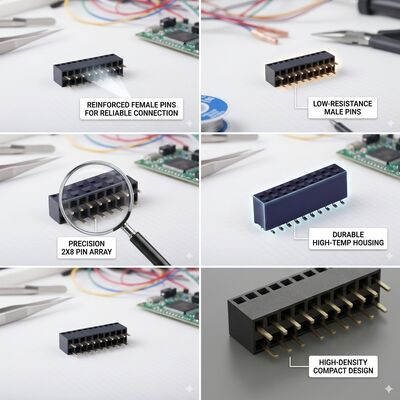

Ultra-Fine 1.0MM Pitch Dual Row Female Header Connector ทอง แฟลช PA6T 04P-80P โซคเกต PCB ความหนาแน่นสูง

CNJWY เปิดตัวขั้วต่อหัวต่อตัวเมียแบบสองแถว Ultra-Fine 1.0MM Pitch ที่ล้ำสมัย ซึ่งเป็นตัวแทนของเทคโนโลยีการเชื่อมต่อแบบย่อส่วนขั้นสูงสำหรับอุปกรณ์พกพาและอุปกรณ์สวมใส่รุ่นต่อไป ด้วยระยะห่างระหว่างหน้าสัมผัสเพียง 1.0 มม. ขั้วต่อนี้มีความหนาแน่นในการเชื่อมต่อสูงกว่าขั้วต่อ 2.54 มม. แบบดั้งเดิมประมาณ 2.5 เท่า ทำให้สามารถย่อขนาด PCB ได้อย่างที่ไม่เคยมีมาก่อนโดยไม่ลดทอนจำนวนช่องสัญญาณ หน้าสัมผัสทองเหลืองฟอสเฟอร์ที่ออกแบบอย่างแม่นยำมีแผ่นทองคำแบบแฟลชเพื่อการส่งสัญญาณระดับต่ำที่เชื่อถือได้ ในขณะที่ตัวเรือนเทอร์โมพลาสติกทนความร้อนสูง PA6T ช่วยให้มั่นใจในความเสถียรของมิติผ่านการประกอบแบบไร้สารตะกั่วแบบรีโฟลว์ การกำหนดค่าแบบสองแถวตั้งแต่ 04P ถึง 80P ให้ความยืดหยุ่นในการออกแบบที่ครอบคลุมสำหรับการใช้งานตั้งแต่โมดูลรวมเซ็นเซอร์ขนาดกะทัดรัดไปจนถึงอินเทอร์เฟซระบบบนโมดูลที่ซับซ้อน การสิ้นสุดแบบ SMT พร้อมความระนาบของลีดที่ปรับให้เหมาะสมให้การสร้างรอยต่อบัดกรีที่สม่ำเสมอในสภาพแวดล้อมการประกอบอัตโนมัติปริมาณมาก ทำให้ขั้วต่อนี้เป็นตัวเลือกที่ชัดเจนสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค อุปกรณ์ IoT และอุปกรณ์สวมใส่ทางการแพทย์ที่ต้องการฟังก์ชันสูงสุดในพื้นที่น้อยที่สุด

• การย่อขนาด 1.0 มม. ขั้นสูงในอุตสาหกรรม: ที่ระยะห่าง 1.0 มม. ขั้วต่อนี้มีความหนาแน่นในการเชื่อมต่อสูงสุดในกลุ่มผลิตภัณฑ์หัวต่อตัวเมียของ CNJWY ขั้วต่อแบบสองแถว 40 ตำแหน่งใช้พื้นที่ PCB ประมาณ 20 มม. x 4 มม. ทำให้สามารถกำหนดเส้นทางสัญญาณหลายช่องสัญญาณในการออกแบบที่จำกัดพื้นที่ เช่น สมาร์ทวอทช์ หูฟังไร้สาย และอุปกรณ์ทางการแพทย์แบบฝัง

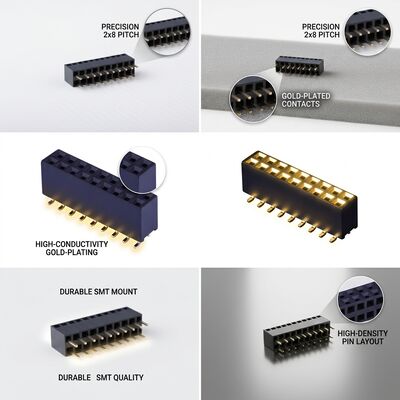

• หน้าสัมผัสขนาดเล็กที่ขึ้นรูปอย่างแม่นยำ: หน้าสัมผัสทองเหลืองฟอสเฟอร์แต่ละชิ้นถูกปั๊มขึ้นรูปอย่างแม่นยำเพื่อรักษาแรงเสียบเข้าและถอนออกที่สม่ำเสมอ แม้จะมีรูปทรงที่ย่อขนาดลง ระบบการชุบทองคำแฟลชบนนิกเกิลช่วยให้มั่นใจได้ถึงความต้านทานหน้าสัมผัสที่เสถียรต่ำกว่า 30 มม. โอห์ม สำหรับสัญญาณอนาล็อกระดับต่ำและสัญญาณดิจิทัลความเร็วสูงตลอดรอบการจับคู่หลายร้อยรอบ

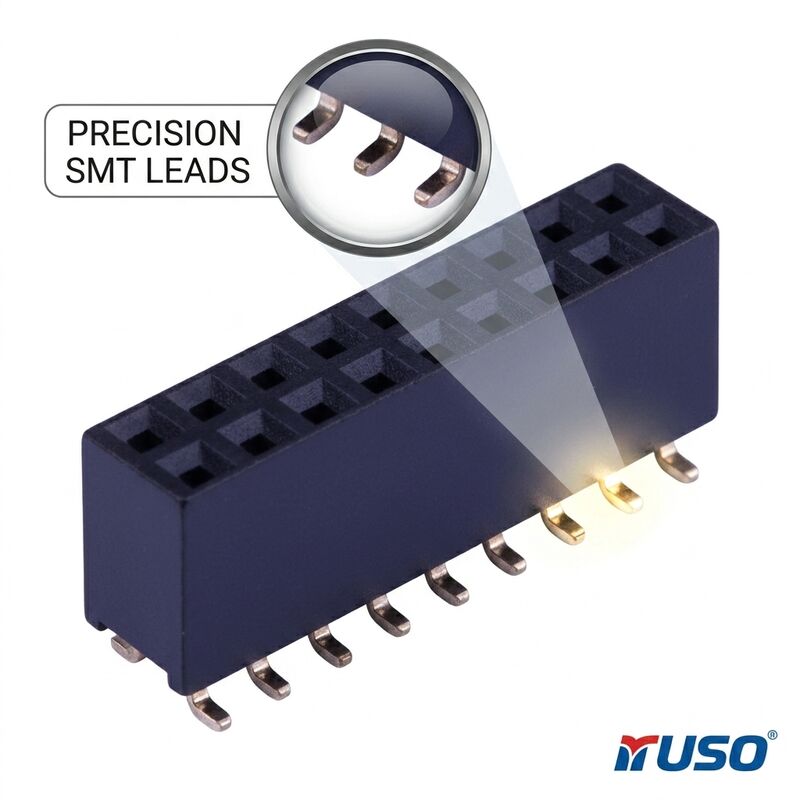

• พร้อมสำหรับการประกอบอัตโนมัติแบบ SMT: ลีด SMT แบบละเอียดได้รับการออกแบบมาเพื่อความเข้ากันได้กับกระบวนการวางส่วนประกอบ 0201 และ 0402 มาตรฐาน บรรจุภัณฑ์แบบเทปและม้วนพร้อมขนาดช่องที่แม่นยำและพื้นผิวสำหรับดูดสุญญากาศ ช่วยให้สามารถจัดการได้อย่างน่าเชื่อถือโดยเครื่องวางชิปความเร็วสูงและเครื่องวางอเนกประสงค์จากผู้ผลิตอุปกรณ์รายใหญ่ทั้งหมด
• ความเสถียรทางความร้อนของ PA6T: ฉนวน PA6T เสริมใยแก้วรักษาความคลาดเคลื่อนของตำแหน่งหน้าสัมผัสที่แม่นยำตลอดวงจรความร้อนแบบรีโฟลว์ไร้สารตะกั่วที่สมบูรณ์ ทำให้มั่นใจได้ถึงการจัดตำแหน่งการจับคู่ที่สม่ำเสมอกับหัวต่อพินตัวผู้ระยะห่าง 1.0 มม. หลังการประกอบ
• จำนวนช่องสัญญาณที่เพิ่มขึ้น: ด้วยการกำหนดค่าแบบสองแถวที่ขยายได้ถึง 80 ตำแหน่ง นักออกแบบสามารถกำหนดเส้นทางช่องสัญญาณแยกได้สูงสุด 80 ช่องผ่านคู่ขั้วต่อเดียว ทำให้การจัดวาง PCB ง่ายขึ้นอย่างมากสำหรับฟังก์ชันที่ซับซ้อน รวมถึงอินเทอร์เฟซกล้อง MIPI บัสแสดงผลแบบขนาน และอาร์เรย์เซ็นเซอร์หลายช่องสัญญาณ
• โซลูชันการซ้อนแบบโปรไฟล์ต่ำ: การออกแบบ SMT แนวตั้งที่มีความสูงเมื่อจับคู่ต่ำถึง 5.0 มม. ช่วยให้สามารถซ้อนบอร์ดต่อบอร์ดได้อย่างแน่นหนาในโครงเครื่องผลิตภัณฑ์ที่บางเฉียบ รองรับแนวโน้มสู่สมาร์ทโฟน แท็บเล็ต และอุปกรณ์ทางการแพทย์แบบพกพาที่บางลง

ขั้วต่อหัวต่อตัวเมียระยะห่างพิเศษ 1.0 มม. ช่วยให้สามารถย่อขนาดในการใช้งานอิเล็กทรอนิกส์ที่ต้องการมากที่สุด สมาร์ทโฟนและแท็บเล็ตใช้ขั้วต่อเหล่านี้สำหรับอินเทอร์เฟซโมดูลกล้อง การเชื่อมต่อเฟล็กซ์กับบอร์ดแสดงผล และการเชื่อมต่อฮับเซ็นเซอร์ เทคโนโลยีสวมใส่ได้รวมถึงสมาร์ทวอทช์ เครื่องติดตามฟิตเนส และแว่นตา AR อาศัยพื้นที่ขนาดเล็กของขั้วต่อสำหรับการเชื่อมต่อความหนาแน่นสูงภายในโครงเครื่องที่กะทัดรัดเป็นพิเศษ อุปกรณ์ทางการแพทย์ เช่น เครื่องวัดระดับน้ำตาลในเลือดต่อเนื่อง เครื่องช่วยฟัง และแผ่นแปะ ECG แบบสวมใส่ได้ ได้รับประโยชน์จากความน่าเชื่อถือของขั้วต่อในการใช้งานที่สำคัญต่อชีวิต อุปกรณ์ IoT Edge รวมถึงโหนดเซ็นเซอร์สิ่งแวดล้อม แท็กติดตามทรัพย์สิน และตัวควบคุมอาคารอัจฉริยะ ใช้ขั้วต่อเหล่านี้สำหรับการรวมเซ็นเซอร์แบบแยกส่วน การใช้งานโดรนและหุ่นยนต์ใช้ประโยชน์จากจำนวนพินสูงสำหรับการเชื่อมต่อตัวควบคุมการบินและตัวขับมอเตอร์ที่กะทัดรัด การใช้งานเพิ่มเติม ได้แก่ การซ้อนบอร์ดไดรฟ์โซลิดสเตต (SSD) ตัวควบคุมกิมบอลกล้อง เครื่องมือสเปกโทรสโกปีแบบพกพา และเพย์โหลดทางวิทยาศาสตร์ขนาดเล็กสำหรับดาวเทียม CubeSat

ขั้วต่อระยะห่างพิเศษ 1.0 มม. ของ CNJWY จัดส่งเฉพาะในบรรจุภัณฑ์แบบเทปและม้วนที่ออกแบบมาสำหรับการวางอัตโนมัติความเร็วสูง ปริมาณรีลมาตรฐานมีตั้งแต่ 1,000 ถึง 3,000 ชิ้น ขึ้นอยู่กับจำนวนพิน โดยใช้รีลขนาดเส้นผ่านศูนย์กลาง 330 มม. บนเทปตัวนำกว้าง 16 มม. หรือ 24 มม. ส่วนประกอบทั้งหมดจัดส่งในถุงกั้นความชื้นพร้อมสารดูดความชื้นและตัวบ่งชี้ HIC ซึ่งมีระดับ MSL Level 3 ตามมาตรฐาน IPC/JEDEC J-STD-020 บรรจุภัณฑ์ด้านในแบบสุญญากาศพร้อมวัสดุนำไฟฟ้าที่ปลอดภัยจาก ESD ช่วยป้องกันลีดแบบละเอียดจากความเสียหายทางกลระหว่างการขนส่ง ทุกชุดการผลิตจะผ่านการตรวจสอบด้วยแสงอัตโนมัติ 100% สำหรับความระนาบของลีด ความแม่นยำของตำแหน่งหน้าสัมผัส และความสมบูรณ์ของแผ่นบัดกรี CNJWY รักษาการผลิตที่ได้รับการรับรองมาตรฐาน ISO9001:2015 พร้อมการปฏิบัติตามข้อกำหนด UL, SGS, ROHS และ REACH การออกแบบเฟรมลีดแบบกำหนดเอง ตัวเลือกการชุบทองแบบเลือกได้ และสีฉนวนเฉพาะแอปพลิเคชัน ได้รับการสนับสนุนผ่านโปรแกรมวิศวกรรม OEM เฉพาะของเรา การจัดส่งมาตรฐานคือ 7-10 วันทำการ โดยมีปริมาณการสั่งซื้อขั้นต่ำ 2,000 ชิ้น
