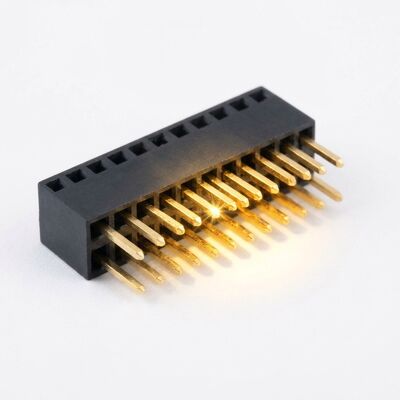

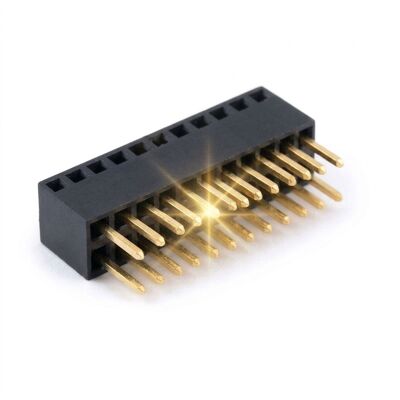

2.54mm Pitch Dual Row สูง 15mm หัวหญิงเชื่อม โซกิตสต็อปขายาว

บอร์ดบางตัวไม่สามารถวางใกล้กันได้ จอแสดงผลต้องการอากาศด้านหลัง สเตจกำลังต้องการพื้นที่สำหรับแผงระบายความร้อน หรือการ์ดลูกสาวต้องหลีกเลี่ยงตัวเก็บประจุอิเล็กโทรไลต์สูงบนเมนบอร์ด หัวต่อตัวเมียแบบสองแถวระยะห่าง 2.54 มม. ที่ยกสูงนี้ช่วยแก้ปัญหานั้นด้วยความสูงตัวเครื่อง 15 มม. และขาบัดกรีที่ยื่นออกมา ช่วยให้นักออกแบบกำหนดระยะห่างระหว่างบอร์ดที่คอนเนคเตอร์แทนที่จะเพิ่มตัวรองและขั้นตอนการประกอบที่สอง

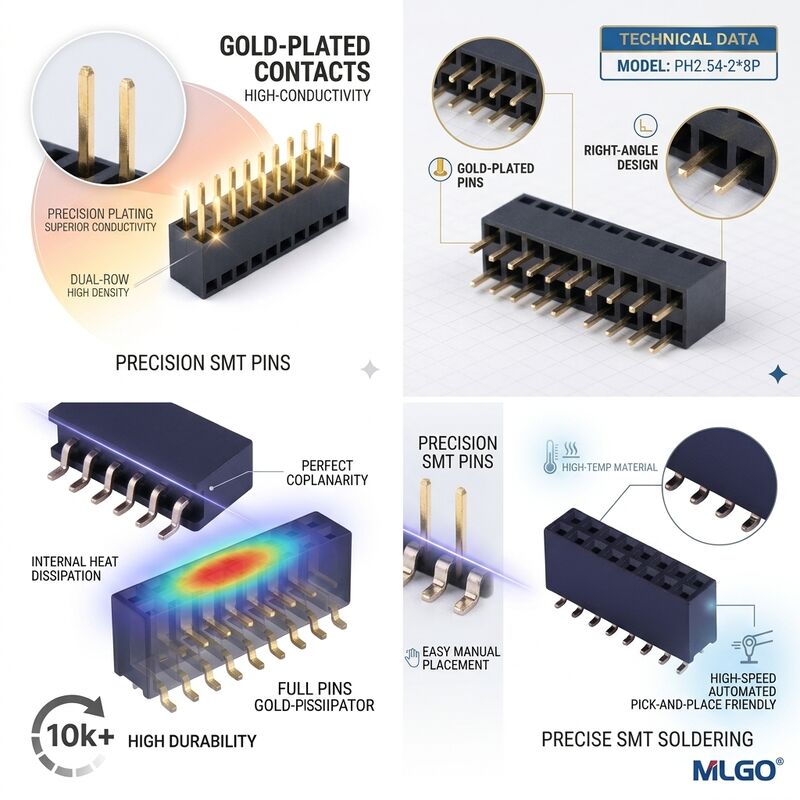

ฉนวนยังคงกริดหน้าสัมผัส 2.54 มม. เช่นเดียวกับหัวต่อตัวเมียมาตรฐาน แต่ขึ้นรูปตัวเครื่องให้เป็นหอคอยสูงมีครีบ ครีบแนวตั้งช่วยเสริมความแข็งแรงให้กับหอคอยเพื่อไม่ให้งอเมื่อเสียบหัวต่อที่เข้าคู่กันในมุมที่ต่างกัน และหางหน้าสัมผัสที่ยื่นออกมาจะยาวพอที่จะผ่านบอร์ดหนา 1.6 มม. และยังคงเหลือฟิลเลตรอยบัดกรีเต็มที่ที่ด้านล่าง การเคลือบทองบนนิกเกิลช่วยให้ส่วนต่อประสานหน้าสัมผัสมีความเสถียร ในขณะที่ตัวเครื่องสูงจะดูดซับแรงงัดทางกลของกองลึก

• ความสูงในการวางซ้อน 15 มม.: หอคอยขึ้นรูป 15 มม. กำหนดระยะห่างระหว่างบอร์ดโดยไม่ต้องใช้ตัวรอง ช่วยประหยัดขั้นตอนการประกอบหนึ่งครั้งต่อคู่บอร์ด
• รูปทรงหอคอยมีครีบ: ครีบแนวตั้งช่วยเสริมความแข็งแรงให้กับตัวเครื่องที่ยกสูง เพื่อไม่ให้การเสียบในมุมที่ต่างกันทำให้สนามหน้าสัมผัสโค้งงอ
• ขาบัดกรี 3 มม. ที่ยื่นออกมา: หางยาวเหลือฟิลเล็ตเต็มบนบอร์ด 1.6 มม. และยังคงบัดกรีได้จากด้านล่างในกระบวนการคลื่น
• กริด 2.54 มม. เต็ม: หน้าสัมผัสยังคงอยู่ที่ระยะพิทช์มาตรฐาน ดังนั้นชิ้นส่วนจึงเข้าคู่กับหัวต่อตัวผู้แบบสองแถวทั่วไป
• การเคลือบทองบนนิกเกิล: การเคลือบชั้นในด้วยนิกเกิลช่วยรักษาความต้านทานหน้าสัมผัสให้ต่ำและป้องกันไม่ให้ทองแดงอพยพเข้าสู่ชั้นทอง
• แรงเสียบที่สม่ำเสมอ: สปริงหน้าสัมผัสที่สมดุลหมายความว่าการวางซ้อน 40 ทางยังคงเสียบด้วยมือได้โดยไม่ต้องใช้เครื่องกด

ซ็อกเก็ตยกสูงเป็นส่วนประกอบหลักที่ทำงานเงียบของการวางซ้อนบอร์ด พวกมันยึดบอร์ดไดรเวอร์ LCD และ OLED ไว้เหนือเมนบอร์ดในแผงหน้าปัด ยกโมดูลการสื่อสารให้พ้นจากแม่เหล็กบนแหล่งจ่ายไฟ และแยกการ์ดลูกสาว RF ออกจากระนาบกราวด์ดิจิทัลที่มีสัญญาณรบกวน ในการควบคุมไฟ LED พวกมันจะยกบอร์ดไดรเวอร์เพื่อให้การไหลเวียนของอากาศสามารถผ่านระหว่าง PCB ทั้งสองได้ ตู้คอนเทนเนอร์อุตสาหกรรมใช้แทนตัวรองทองเหลือง เนื่องจากคอนเนคเตอร์ทำหน้าที่เว้นระยะและเชื่อมต่อทางไฟฟ้าในการวางตำแหน่งเดียว ซึ่งช่วยลดเวลาในการประกอบและขจัดขั้นตอนการยึดออกจากสายการผลิต

ความสูงตัวเครื่อง 5.0, 8.5, 11.0, 15.0 และ 20.0 มม. ทั้งหมดผลิตจากตระกูลอินเสิร์ตเดียวกัน ดังนั้นการเปลี่ยนการออกแบบเป็นกองที่สูงขึ้นจะไม่เปลี่ยนรูปแบบ PCB เราสามารถยืดหางบัดกรีได้ถึง 4.0 มม. สำหรับแผ่นรองหนา ขึ้นรูปหมุดกำหนดตำแหน่งสำหรับการจัดแนวแบบ pick and place และเพิ่มผนังกั้นโพลาไรซ์ เพื่อให้สามารถเสียบหัวต่อที่เข้าคู่กันได้เพียงวิธีเดียว สำหรับโปรแกรมปริมาณมาก ฉนวนสามารถเปลี่ยนเป็น PA9T ซึ่งบอร์ดจะผ่านการรีโฟลว์ครั้งที่สอง และหน้าสัมผัสสามารถจัดหาให้มีการเคลือบทองแบบเลือก 0.38 ไมครอนเฉพาะบริเวณที่เข้าคู่กันเท่านั้น เพื่อควบคุมต้นทุน

ซ็อกเก็ตวางซ้อนบรรจุในถุงป้องกันไฟฟ้าสถิต 1000 ชิ้น โดยมีตัวเครื่องสูงวางซ้อนกันในถาดขึ้นรูป เพื่อไม่ให้หอคอยรับน้ำหนักของกล่องด้านบน ถุงแต่ละใบมีสารดูดความชื้นและบัตรบ่งชี้ความชื้น กล่องส่งออกมีพิกัด 15 กก. น้ำหนักรวม พิมพ์ด้วยฉลากกลาง CNJWY และปิดด้วยเทปกันการงัดแงะ สำหรับการขนส่งทางทะเล เราจะวางบนพาเลทในกองที่หดตัวพร้อมตัวป้องกันขอบ ซึ่งจะช่วยป้องกันไม่ให้หอคอยเสียรูปภายใต้ภาระในภาชนะที่ชื้น มีบริการพิมพ์กล่องแบบกำหนดเอง ป้ายแบรนด์ของตนเอง และถุงด้านในติดบาร์โค้ด และทุกชุดจะจัดส่งพร้อมรายงานเครื่องวัดความสูงที่บันทึกความสูงตัวจริงของชิ้นงานตัวอย่างห้าชิ้น
