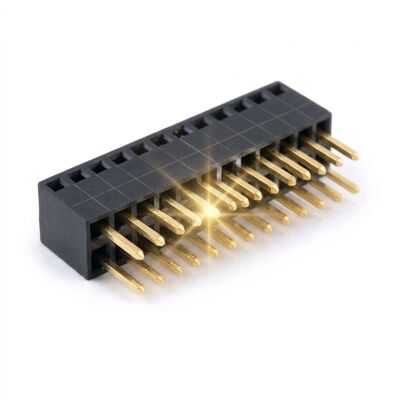

1.00 มม. สนามเดี่ยวแถวมุมขวาขั้วต่อหัวต่อหญิงซ็อกเก็ต PCB แนวนอน

การเชื่อมต่อขอบบอร์ดนั้นไม่สะดวกเมื่อซ็อกเก็ตแนวตั้งบังคับให้สายเคเบิลเลี้ยว 90 องศาภายในตัวเครื่องที่บาง หัวต่อตัวเมียแบบมุมฉาก 1.00 มม. นี้จะนำแกนการจับคู่ขนานกับบอร์ด ดังนั้นสายเคเบิลแบนหรือหัวต่อตัวผู้ขนาดเล็กจะเสียบในแนวนอนและวางชิดกับผนังตัวเครื่อง ผลลัพธ์ที่ได้คือการประกอบที่มีโปรไฟล์ต่ำลงและเส้นทางสายเคเบิลที่สั้นลงในผลิตภัณฑ์ที่ทุกมิลลิเมตรของความลึกถูกจัดสรรไว้แล้ว

ที่ระยะห่าง 1.00 มม. หางสัมผัสมีโลหะเหลือน้อยมากที่จะทำงานด้วย ดังนั้นตัวเครื่องจึงขึ้นรูปจาก PA6T และหางแต่ละอันจะถูกยึดผ่านช่องที่ขึ้นรูปแทนที่จะถูกกดเข้าไปในผนังเพียงอย่างเดียว รายละเอียดนี้จะช่วยให้หางตั้งฉากระหว่างการเสียบ ซึ่งเป็นสาเหตุหลักของการหลุดของรอยบัดกรีในชิ้นส่วนระยะห่างละเอียดแบบมุมฉาก การเคลือบทองเหนือชั้นนิกเกิลจะช่วยป้องกันส่วนต่อประสานสัมผัส และไหล่ที่ขึ้นรูปจะถ่ายโอนแรงเสียบโดยตรงไปยังพื้นผิวบอร์ด

• แกนการจับคู่แนวนอน: นำทางเข้าสายเคเบิลขนานกับบอร์ด ลดความลึกของการประกอบในตัวเครื่องที่บาง
• หางมุมฉากที่ยึดไว้: ช่องที่ขึ้นรูปจะยึดหางแต่ละอันให้ตั้งฉาก หลีกเลี่ยงข้อต่อที่เอียงซึ่งเป็นปัญหาของชิ้นส่วนระยะห่างละเอียดแบบเข้าด้านข้าง
• ระยะห่างละเอียด 1.00 มม.: 30 วงจรพอดีกับความกว้างที่ชิ้นส่วน 1.27 มม. จะใช้สำหรับ 23 วงจร

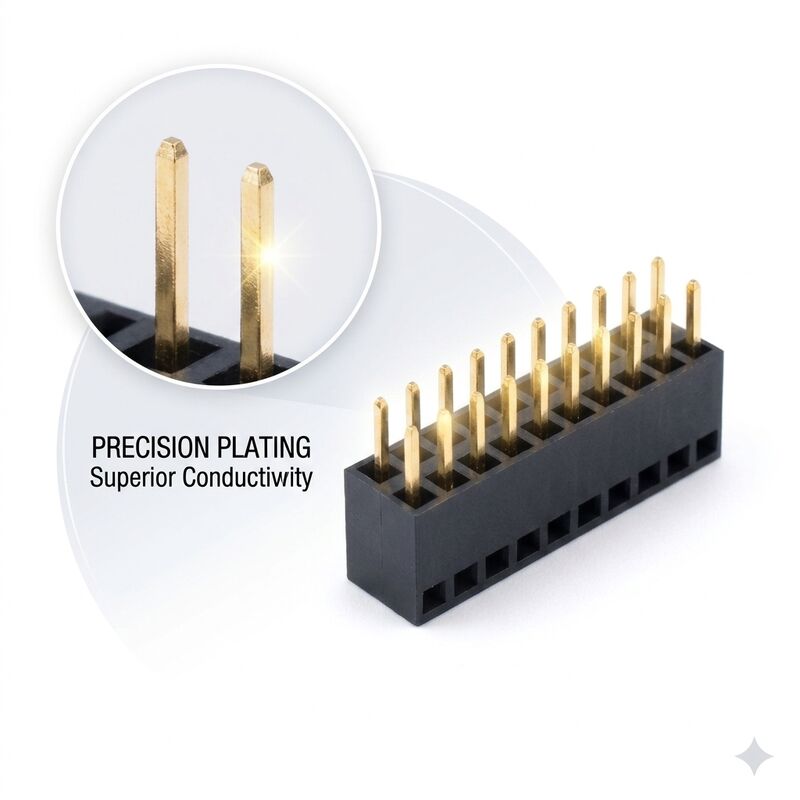

• การเคลือบทองเหนือชั้นนิกเกิล: ป้องกันส่วนต่อประสานสัมผัสจากความชื้นและสารประกอบซัลเฟอร์ที่พบได้ทั่วไปในซีลยาง
• ไหล่รับแรง: แรงเสียบจะถูกถ่ายโอนไปยังพื้นผิวบอร์ดแทนที่จะเป็นรอยบัดกรีเพียงอย่างเดียว
• ตัวเครื่องกะทัดรัด: พื้นที่ขนาดเล็กที่ขอบบอร์ดเหลือพื้นที่สำหรับการเดินสายใต้ขั้วต่อ

หัวต่อมุมฉาก 1.00 มม. เหมาะสำหรับผลิตภัณฑ์ที่เชื่อมต่อด้านข้าง: สายเคเบิลแบนที่ออกจากเทอร์มินัลแบบมือถือผ่านผนังด้านข้าง, บอร์ดเซ็นเซอร์ที่เลื่อนเข้าไปในช่องบนบอร์ดหลัก, หรือหัวต่อตัวผู้ขนาดเล็กที่เสียบเข้ากับขอบของ PCB ไดรเวอร์จอแสดงผล พบได้ทั่วไปในอุปกรณ์ทางการแพทย์แบบพกพาที่ตัวเครื่องหนากว่าแบตเตอรี่เพียงไม่กี่มิลลิเมตร, ในตัวควบคุมแถบ LED ที่เสียบเข้ากับราง, และในกล่องรับสัญญาณที่สายเฟล็กซ์ด้านหน้าเข้าจากด้านข้าง เมื่อซ็อกเก็ตแนวตั้งบังคับให้รัศมีการโค้งงอของสายเคเบิลแคบกว่าที่ตัวนำอนุญาต ชิ้นส่วนนี้จะแก้ปัญหาที่ขั้วต่อ

ตำแหน่งตั้งแต่ 2 ถึง 30 ถูกตัดจากแถบต่อเนื่อง เราสามารถขึ้นรูปตัวเครื่องด้วยผนังกุญแจเพื่อให้หัวต่อที่จับคู่สามารถเข้าได้ทางเดียว เพิ่มหมุดล็อคบอร์ดเพื่อการยึดทางกลระหว่างการบัดกรีแบบคลื่น และจัดหาชิ้นส่วนบนเทปสำหรับการวางอัตโนมัติ การเคลือบทองแบบเลือกได้ที่ 0.38 หรือ 0.76 ไมครอน, ฉนวน PA9T สำหรับการผ่านการบัดกรีครั้งที่สอง, และด้านล่างปิดเพื่อป้องกันฟลักซ์ไม่ให้เข้าสู่กรงสัมผัส มีให้เลือกทั้งหมด วิศวกรของเราเก็บไลบรารีหัวต่อตัวผู้ที่จับคู่ในระยะห่างเดียวกัน และจะเสนอราคาทั้งสองส่วนเข้าด้วยกันเพื่อให้แน่ใจว่าขนาดของส่วนที่ซ้อนกันจะรับประกัน

บรรจุในถุงป้องกันไฟฟ้าสถิต 2000 ชิ้น พร้อมซองสารดูดความชื้น ห้าถุงต่อกล่องส่งออก เนื่องจากหางยื่นออกไปในแนวนอน แต่ละถุงจะมีการรองรับด้วยแผ่นโฟม เพื่อไม่ให้แถวสัมผัสสัมผัสกับพื้นกล่อง กล่องจะพิมพ์ด้วยฉลากกลาง CNJWY น้ำหนักรวมไม่เกิน 15 กก. และปิดด้วยเทปกันการงัดแงะ พาเลทขนส่งทางทะเลจะถูกห่อด้วยฟิล์มยืดและรัดให้แน่นเพื่อป้องกันความชื้น และการขนส่งทางอากาศจะบุด้วยโฟม ผู้จัดจำหน่ายสามารถขอถุงแบรนด์ของตนเอง, กล่องที่มีบาร์โค้ด และบรรจุภัณฑ์ที่ผ่านการทดสอบการตกหล่น ทุกชุดจะรวมรายงานมิติที่ครอบคลุมระยะห่าง มุมหาง และความสูงของตัวเครื่อง พร้อมใบรับรองความหนาของการเคลือบและประกาศ RoHS
