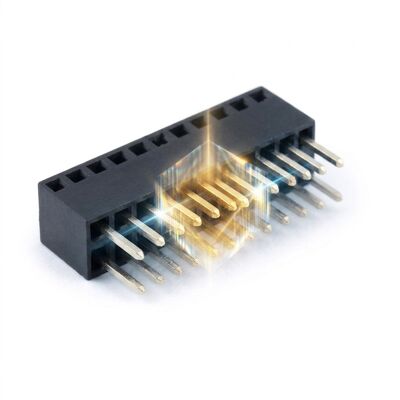

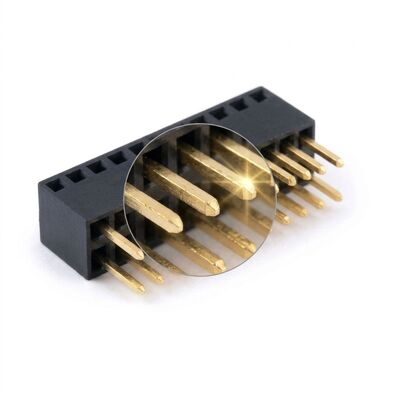

2.54 มม. สนามสูงในปัจจุบัน 5A ขั้วต่อหัวต่อหญิงแบบสัมผัสคู่ซ็อกเก็ต PCB พลังงาน

หัวต่อส่วนใหญ่แบบ 2.54 มม. ได้รับการจัดอันดับที่สองหรือสามแอมแปร์ ซึ่งก็เพียงพอสำหรับสัญญาณและพอใช้สำหรับกำลังไฟ รุ่นนี้เพิ่มขีดจำกัดเป็น 5A ต่อหน้าสัมผัสโดยใช้สปริงฟิงเกอร์อิสระสองตัวที่แต่ละขั้วแทนที่จะเป็นตัวเดียว ทำให้เส้นทางการนำไฟฟ้าและแรงกดปกติเพิ่มขึ้นเป็นสองเท่าในเวลาเดียวกัน โลหะบรอนซ์ฟอสเฟอร์หนา 0.30 มม. ยังช่วยลดอุณหภูมิที่เพิ่มขึ้น ซึ่งอาจจำกัดกระแสไฟในบล็อกคอนเนคเตอร์ที่หนาแน่น

เนื่องจากหน้าสัมผัสกระจายความร้อนได้มากขึ้น ฉนวนจึงเลื่อนขึ้นไปที่ PA9T และตัวเครื่องถูกหล่อขึ้นรูปโดยมีช่องว่างอากาศที่กว้างขึ้นระหว่างเซลล์ เพื่อให้ความร้อนออกจากสนามพินแทนที่จะซึมเข้าไปในตัวเรือน ผลลัพธ์ที่ได้คือคอนเนคเตอร์ที่สามารถรับกระแสไฟมอเตอร์ กระแสไฟไดรเวอร์ LED หรือกระแสไฟฮีตเตอร์ได้ในพื้นที่ 2.54 มม. เดียวกันกับที่วิศวกรใช้สำหรับสัญญาณอยู่แล้ว หลีกเลี่ยงการใช้บล็อกขั้วต่อแยกต่างหากบนบอร์ดที่ไม่มีพื้นที่สำหรับสิ่งนั้น

• 5A ต่อหน้าสัมผัส: สปริงฟิงเกอร์คู่ช่วยเพิ่มเส้นทางการนำไฟฟ้าและแรงกดปกติเป็นสองเท่า ทำให้ได้รับการจัดอันดับสูงกว่าซ็อกเก็ต 3A มาตรฐาน
• บรอนซ์ฟอสเฟอร์ 0.30 มม.: โลหะหน้าสัมผัสที่หนาขึ้นช่วยลดอุณหภูมิที่เพิ่มขึ้น ดังนั้นการจัดอันดับกระแสไฟจึงยังคงอยู่ได้ในบล็อกที่หนาแน่น
• สปริงหน้าสัมผัสคู่: นิ้วสปริงอิสระสองตัวจะรักษาแรงกดหากนิ้วใดนิ้วหนึ่งคลายตัว ช่วยเพิ่มความน่าเชื่อถือภายใต้การสั่นสะเทือน
• ตัวเครื่องทนอุณหภูมิสูง PA9T: รองรับการทำงานที่อุณหภูมิแวดล้อม 125 C และการบัดกรีซ้ำ 260 C โดยไม่ทำให้บริเวณเซลล์หน้าสัมผัสอ่อนตัว
• การไหลเวียนอากาศแบบเปิด: ช่องว่างที่กว้างขึ้นช่วยให้ความร้อนหลุดออกจากสนามพินแทนที่จะซึมเข้าไปในฉนวน
• พื้นที่ 2.54 มม. เท่าเดิม: ใช้แทนหัวต่อสัญญาณมาตรฐานโดยไม่ต้องเปลี่ยนรูปแบบการวางบน PCB หรือเสาตัวผู้ที่เชื่อมต่อ

หัวต่อ 2.54 มม. สำหรับกระแสไฟสูงใช้ในกรณีที่บอร์ดต้องการส่งกำลังโดยไม่ต้องเพิ่มขั้วต่อแบบสกรู บอร์ดไดรเวอร์มอเตอร์ใช้เพื่อส่งกระแสไฟเฟสไปยังภาคกำลัง ไฟส่องสว่าง LED ใช้เพื่อเชื่อมต่อบอร์ดไดรเวอร์กับบอร์ดเครื่องยนต์แสง และระบบจัดการแบตเตอรี่ใช้เพื่อนำกระแสไฟจากสายรัดเซลล์ไปยัง PCB วัดผล นอกจากนี้ยังพบในตัวควบคุมความร้อน ซึ่งบอร์ดรีเลย์ป้อนโหลดแบบต้านทาน และในโมดูลสัญญาณรางที่ต้องทนต่ออุณหภูมิแวดล้อมที่สูงขึ้น ในแต่ละกรณี คอนเนคเตอร์จะรับกระแสไฟหลายแอมแปร์พร้อมทั้งรักษาความสามารถในการซ่อมบำรุงของอุปกรณ์

เราสามารถปรับแต่งหน้าสัมผัสให้เข้ากับโปรไฟล์กระแสไฟของคุณได้: มีรุ่น 6A ที่มีการชุบหนาขึ้น และรุ่นที่มีคู่กำลังหนึ่งคู่และตำแหน่งที่เหลือเป็นหน้าสัมผัสสัญญาณมาตรฐานจะผลิตตามคำขอ ตำแหน่งตั้งแต่ 2 x 2 ถึง 2 x 20 จะถูกตัดจากแถบโดยไม่มีค่าธรรมเนียมเครื่องมือ คุณสมบัติเสริม ได้แก่ ผนังกั้นเพื่อป้องกันการเสียบกลับด้านของกำลังไฟ ตำแหน่งแรกที่มีคีย์ การชุบทองหนา 0.76 หรือ 1.27 ไมครอนสำหรับโปรแกรมความน่าเชื่อถือสูง และหมุดระบุตำแหน่งสำหรับการประกอบอัตโนมัติ การสนับสนุนด้านวิศวกรรมรวมถึงกราฟการลดกระแสไฟสำหรับอุณหภูมิแวดล้อมและพื้นที่ทองแดงของบอร์ดของคุณ

บรรจุ 1000 ชิ้นต่อถุงป้องกันไฟฟ้าสถิตพร้อมสารดูดความชื้น สิบถุงต่อกล่องส่งออก เนื่องจากชิ้นส่วนเหล่านี้ทำงานด้วยความร้อนขณะใช้งาน ทุกกล่องจะมีหมายเลขล็อตการผลิตที่เชื่อมโยงกับบันทึกการทดสอบการลดกระแสไฟสำหรับแบทช์นั้น กล่องบุด้วยโฟมเพื่อไม่ให้สปริงหน้าสัมผัสถูกกดทับระหว่างการขนส่ง และถุงด้านในจะปิดผนึกด้วยความร้อนเพื่อป้องกันความชื้น น้ำหนักรวมจะถูกจำกัดไว้ที่ต่ำกว่า 15 กก. สำหรับการขนส่งทางอากาศ และการขนส่งทางทะเลจะมีการวางบนพาเลทและห่อด้วยฟิล์มยืด มีป้ายแบรนด์ของตัวเอง กล่องบาร์โค้ด และบรรจุภัณฑ์ที่ผ่านการทดสอบการตกหล่น การจัดส่งแต่ละครั้งจะรวมรายงานความต้านทานหน้าสัมผัส ใบรับรองความหนาของการชุบ และสรุปผลการทดสอบอุณหภูมิที่เพิ่มขึ้น
